Beth Mae Marw Brêc y Wasg wedi'i Wneud Ohonno? Beth Yw Offer Brake Wasg?

Beth mae brêc y wasg yn marw?

Mae brêc y wasg yn marw yn offeryn a ddefnyddir gan y brêc wasg i ffurfio dalen fetel. Mae'r offer hwn yn cynnwys gwahanol rannau, ac mae'r gwahanol offer yn cynnwys gwahanol rannau.

Mae lt yn bennaf yn sylweddoli prosesu siâp y rhannau trwy newid cyflwr ffisegol y deunydd a ffurfiwyd. mae'n offeryn ar gyfer gwneud gwag yn rhan o siâp a maint penodol o dan wasgu peiriant brêc y wasg.

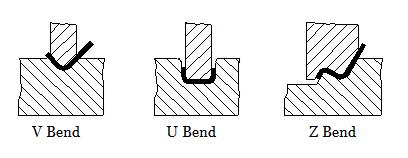

Brêc Wasg a Ddefnyddir yn Gyffredin yn Marw

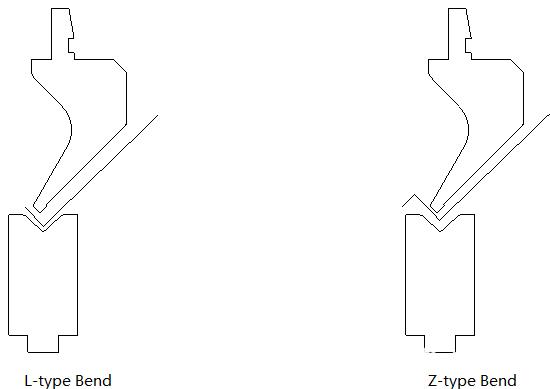

Yn gyffredinol, uchder ymyl flanged L≥3t (t = trwch plât). Os yw uchder yr ymyl flanged yn rhy fach, nid yw hyd yn oed defnyddio marw plygu yn ffafriol i ffurfio.

Dosbarthiad Brake Press yn Marw

Math pwnsh	Prif gais

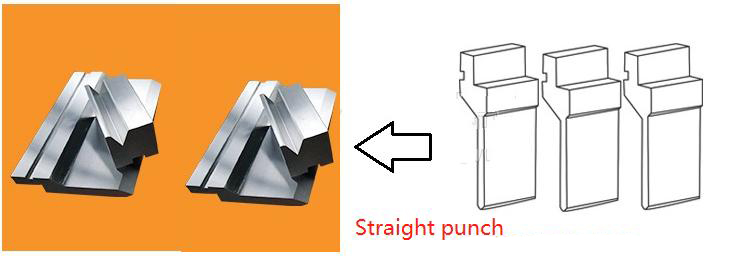

Pwnsh syth	Onglau wedi'u gwneud ≥90 °

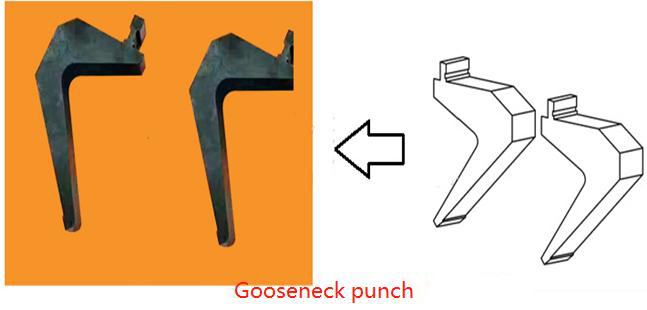

Pwnsh gwddf gŵydd	Onglau wedi'u gwneud ≥90 °
Pwnsh llym	Onglau wedi'u gwneud ≥30 °

Marw

Math pwnsh	Prif Gais
Canu V marw	1.Tra bod ongl v = 88(cyf), yn gallu plygu onglau ≥ 90°
Dwbl V marw	2. Tra bod ongl V = 30°(cyf), yn gallu plygu onglau ≥ 30°

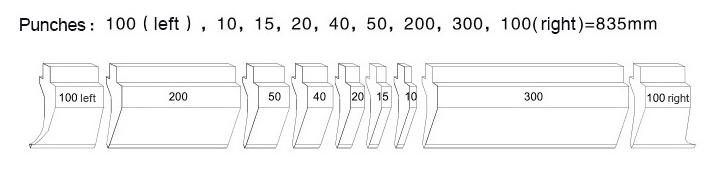

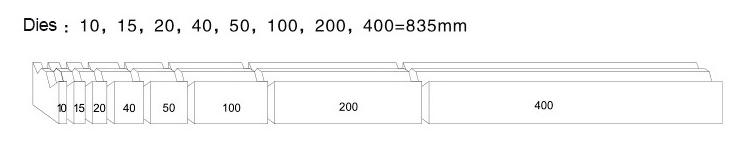

Segment brêc wasg yn marw

Yn gyffredinol, hyd safonol set punch a marw brêc y wasg yw 835mm. Er mwyn plygu darn gwaith mewn gwahanol hyd, mae'r dyrnu a'r marw wedi'u gwahanu'n is na'r maint:

10+15+20+40+50+100+100+200+300=835

Gwasgwch Deunyddiau Brake Dies

Yn gyffredinol, mae deunyddiau brêc wasg yn marw gan gynnwys dur T8, dur T10, 42CrMo, a Cr12MoV.Cr12MoV hefyd yn ddeunydd da. Gall y perfformiad defnyddio fod yn fodlon, y broses

perfformiad hefyd yn dda, ond bydd y pris yn uchel.

Mae 42CrMo yn ddur aloi cryfder uchel wedi'i ddiffodd a'i dymheru gyda chryfder uchel a chadernid cryf. Gall weithio o dan y tymheredd o -500 ° ℃.

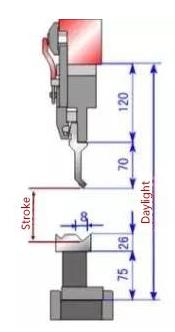

Sut i ddewis paramedrau brêc wasg Gwasgwch fformiwla uchder marw brêc

- Strôc (mm) = golau dydd - uchder plât canol - uchder marw uchaf - uchder marw is (uchder marw is - 0.5V + t)

t = trwch plât ( mm )

O ystyried: golau dydd 370mm, strôc mwyaf 100mm

Cyrhaeddiad: strôc = 370-120-70-75- (26-0.5*8+t) = (83-t) mm

Nodyn: 0.5V < strôc mwyaf

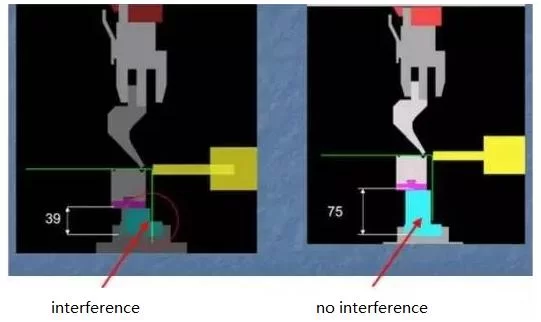

Sylwch fod gan y sylfaen marw is hefyd lawer o uchder gwahanol, a ddefnyddir at ddibenion saernïo gwahanol. Felly peidiwch ag anghofio hyn wrth ddewis sylfaen marw is.

Math marw is

Yn gyffredinol, mae gan y marw isaf un math V a math V dwbl, ac ymhlith y rhain mae'n cael ei wahanu i'r marw gwahanedig a'r marw hyd llawn. Mae'r marw gwahanol yn cael ei gymhwyso i bwrpas ffugio gwahanol

Fodd bynnag, mae gan y marw V sengl gymhwysiad llawer ehangach na marw dwbl-V, tra bod y separateddie yn cael ei ddefnyddio'n ehangach na marw hyd llawn.

Is marw v lled, V rhigol ongl

Dewis rhigol V a thrwch plât (T):

T	0.5~2.6	3~8	9~10	≥12
V	6×T	8×T	10 ×T	12 ×T

Mae ongl V y dis isaf yr un peth ag ongl y dis uchaf.

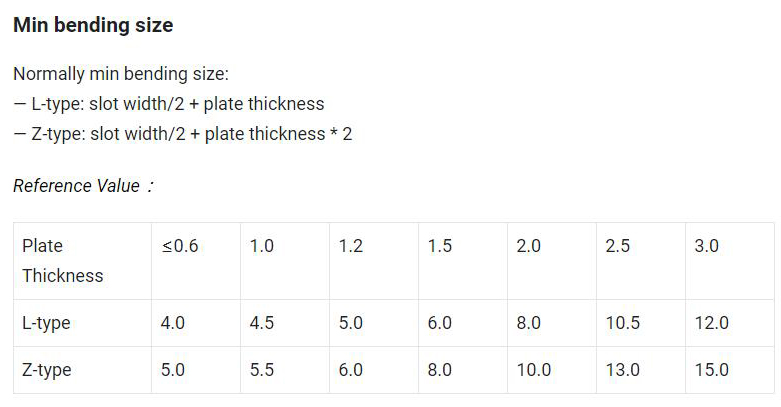

Trwch plât	≤0.6	1.0	1.2	1.5	2.0	2.5	3.0
Die lled	4	6	8	10	12	16	18

Er mwyn dewis marw v bach at ddiben plygu mewn rhai achosion arbennig, dylai lledaeniad pob dyrnu gynyddu 0.2mm
