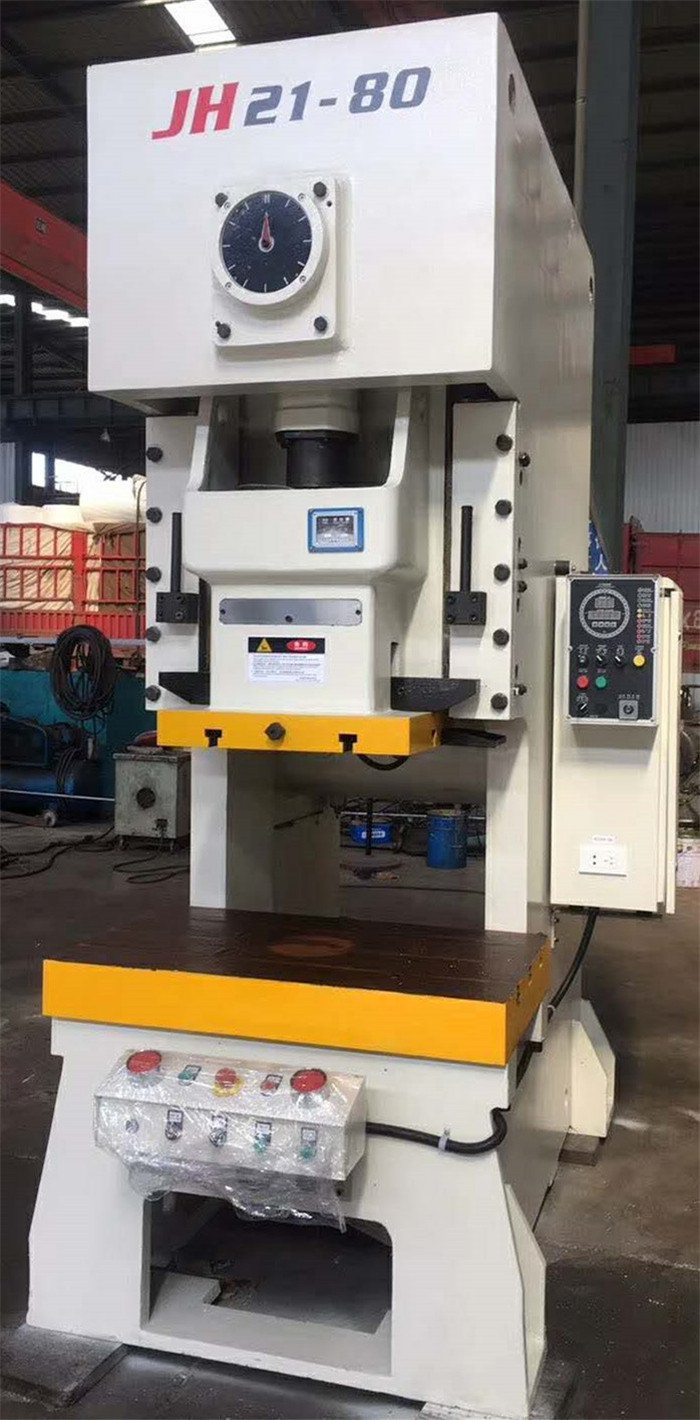

JH21 Peiriant Dyrnu Niwmatig

Gellir defnyddio Peiriant Dyrnu Hydrolig JH21 i dorri tyllau o unrhyw siapiau mewn deunyddiau. Defnyddir sawl math o Beiriannau Dyrnu Llen i dorri tyllau ar ddalennau metel megis MS/SS/Aluminium/Copper/Pres ac ati. Gall y wasg dyrnu hydrolig hefyd ddyrnu Angle, I-beam, Plates a C Channel. Gall Siapiau Dyrnu gynnwys dyrnu twll hirsgwar, dyrnu twll slot, dyrnu twll crwn, dyrnu twll sgwâr a llawer o rai eraill yn ôl yr angen.

Manteision Peiriant Dyrnu Hydrolig

● Anhyblygrwydd uchel
● trachywiredd uchel Sefydlog
● Gweithrediad dibynadwy a diogel
● Cynhyrchu awtomataidd, arbed llafur, effeithlonrwydd uchel
● Mecanwaith addasu llithrydd
● Dyluniad newydd, diogelu'r amgylchedd
● Gwell galluoedd ffurfio a lluniadu
● Gwell ar gyfer rhediadau llai.
● Nid yw amrywiadau uchder caeadau yn effeithio ar y grym y gellir ei ddefnyddio

Cymwysiadau Peiriant Dyrnu Hydrolig

Defnyddir y peiriant dyrnu metel dalen sydd ar werth yn eang wrth stampio a ffurfio electroneg, cyfathrebu, cyfrifiaduron, offer cartref, dodrefn, cludiant (ceir, beiciau modur, beiciau), rhannau metel, ac ati.

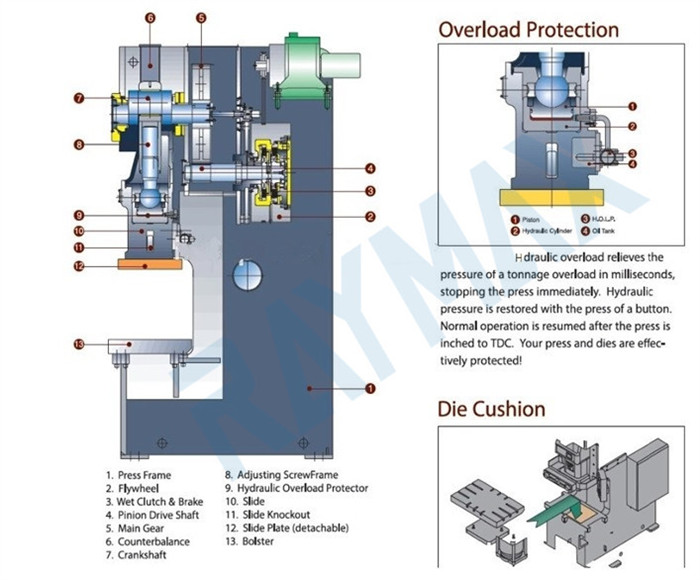

Strwythur cyfan y Power Press

1. Plât dur weldio corff ffrâm c, triniaeth wres, a gynhyrchwyd gan ganolfan diflas a melino cnc, anhyblygedd uchel, cywirdeb a sefydlogrwydd;

2. Dyrnaid niwmatig math gwlyb gyda falf solenoid diogelwch, sŵn is a bywyd gwasanaeth hirach.

3. Mae gerau o ansawdd gorau, llwyni, silindrau, gwiail cyswllt a sgriw bêl yn sicrhau perfformiad uchel, dibynadwyedd uchel a bywyd gwasanaeth hirach.

4. Mae system warchodedig gorlwytho hydrolig wedi'i chyfarparu'n safonol. Bydd y wasg yn stopio gyda rhyddhau pwysau olew os bydd gorlwytho i amddiffyn y wasg a'r marw. Mae'n hawdd ailosod i statws arferol.

5. Mae'r peiriant dyrnu hydrolig ar werth yn mabwysiadu dull dylunio dyfais cydbwyso niwmatig yn sicrhau sefydlogrwydd cymharol gweithrediad y peiriant yn fawr. Cywirdeb mowldio hyd at 0.1mm, diogel, cludadwy, dibynadwy.

6. Yn mabwysiadu cydiwr ffrithiant niwmatig cyfun a brêc.

7 . Mae gêr clwstwr yn mabwysiadu'r iro olew llifogydd.

8 . Yn meddu ar ddyfais amddiffyn gorlwytho hydrolig.

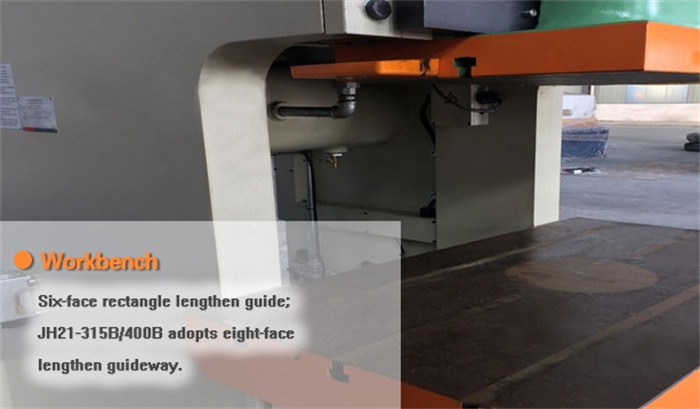

9 . Canllaw hir chwe-wyneb hirsgwar, CP1-315B/400B gyda chanllaw estynedig wyth wyneb

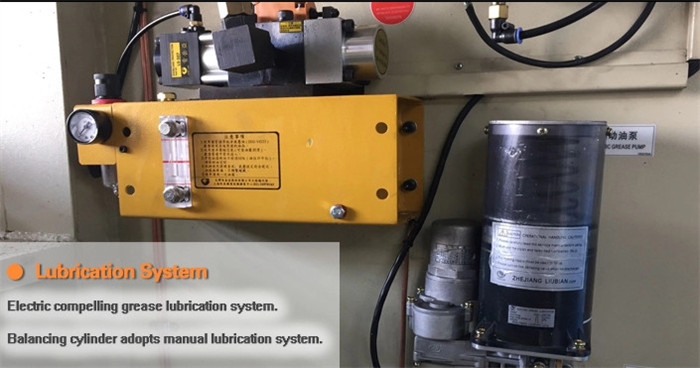

10. System iro saim cymhellol trydan.

11. Mae silindrau cydbwyso yn mabwysiadu system iro â llaw.

12. Un set o ddyfais chwythu.

Technegol

			JH21-25B	JH21-25	JH21--45	JH21-63	JH21-80	JH21-110	JH21-125	JH21-160B
Gallu		kN	250	250	450	630	800	1100	1250	1600
Strôc Enwol		mm	3	3	4	4	5	6	6	6
Strôc Sleid		mm	60	80	100	120	140	160	160	160
SPM	Sefydlog	min- 1	100	100	80	70	60	50	50	40
	Amrywiol		80-120	80-120	70-90	60-80	50-70	40-60	40-60	35-50
Max. Die Uchder		mm	200	250	270	300	320	350	350	350
Addasiad Uchder Die		mm	50	50	60	80	80	80	80	110
Rhwng y Ganolfan Sleidiau a'r Ffrâm		mm	160	210	230	300	300	350	350	380
Atgyfnerthu (FB×LR)		mm	300×680	400×700	440×810	580×900	580×1000	680×1150	680×1150	740×1300
Agoriad Atgyfnerthol (Up Hole Dia. × Dpth × Dia Twll Isel.)		mm	130×260	φ170×20 ×φ150	φ180×30 ×φ160	φ200×40 × 180	φ200×40 × 180	φ260×50 × 220	φ260×50 × 220	φ300×50 × 260
Trwch Atgyfnerthu		mm	70	80	110	110	120	140	140	150
Agor atgyfnerthu (Dia./FB×LR)		mm	200×270	260×250	300×300	390×460	390×520	420 × 540	420 × 540	φ470
Ardal Sleid (FB×LR)		mm	270×330	300×360	340×410	400×480	420 × 560	500×650	540 × 680	580×770
Shank Hole (Dia. × Dpth)		mm	φ40×60	φ40×60	φ40×60	φ50×80	φ50×80	φ60×80	φ60×80	φ65×85
Rhwng Colofnau		mm	448	450	550	560	640	760	760	850
Prif Bwer Modur		kW	3	3	5.5	5.5	7.5	11	11	15
Maint Amlinellol (FB×LR×H)		mm	1150×1050 ×2050	1300×1050 ×2050	1390×1200 ×2400	1580 × 1210 ×2520	1640 × 1280 ×2700	1850 × 1450 ×3060	1850 × 1490 ×3060	2280 × 1550 ×3240
Pwysau Net		kg	2200	2600	3450	5400	7000	9340	9900	14500

System Rheolydd a Chlwth

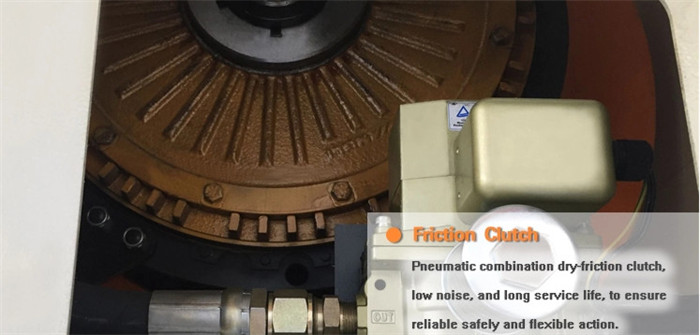

● Mae'r Wasg yn mabwysiadu'r syrthni isel cydiwr ffrithiant niwmatig sych a brêc, perfformiad y wasg llyfnach, cynnal a chadw yn haws, er mwyn sicrhau diogelwch dibynadwy a gweithredu hyblyg Sŵn isel, bywyd gwasanaeth hir.

● Gosodir offer gyrru yn y ffrâm a chaiff gêr ei drochi yn y gronfa olew. Gallai'r cwsmer ddewis llywodraethwr Electromagnetig.

● Defnydd yn mabwysiadu falf ddeuol a all warantu diogelwch a dibynadwyedd cydiwr.

● Silindr cydbwysedd deuol niwmatig, sy'n cydbwyso'r bloc sleidiau a'r pwysau dyrnu i leihau sŵn ac effaith;

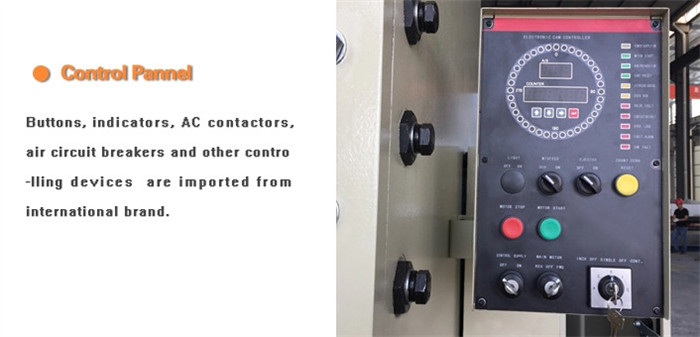

● Mae'r wasg yn mabwysiadu rheolydd cam sy'n cael ei gyfuno â switsh agosrwydd (Schneider)

Manylyn
