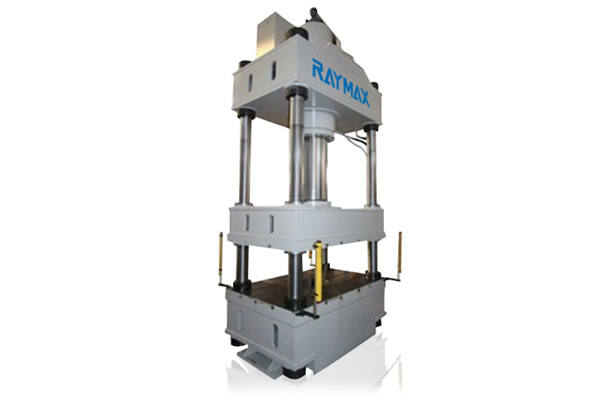

Beth yw Peiriant Wasg Hydrolig?

Mae peiriant wasg hydrolig, a elwir hefyd yn beiriant gwasg pŵer hydrolig, yn beiriant sy'n defnyddio pwysau hydrostatig i brosesu metel, plastig, rwber, pren, powdr a chynhyrchion eraill. Fe'i defnyddir yn gyffredin yn y broses wasgu a'r broses ffurfio, megis: gofannu, stampio, allwthio oer, sythu, plygu, flanging, lluniadu dalennau, meteleg powdr, gwasgu, ac ati Mae'r peiriant wasg hydrolig sydd ar werth yn gyffredinol yn cynnwys tri rhannau: gwesteiwr, system bŵer a system reoli hydrolig. Mae'r gweisg hydrolig yn cael eu dosbarthu i weisg hydrolig falf, gweisg hydrolig hylif, a gweisg hydrolig peirianneg.

Egwyddor gweithio

Egwyddor weithredol peiriant wasg hydrolig. Arwynebedd y plungers mawr a bach yw S2 a S1, a'r grym gweithredol ar y plymiwr yw F2 a F1, yn y drefn honno. Yn ôl egwyddor Pascal, mae pwysedd yr hylif wedi'i selio yn gyfartal ym mhobman, hynny yw, F2 / S2 = F1 / S1 = p; F2=F1(S2/S1). Mae hyn yn cynrychioli effaith ennill pwysau hydrolig. Fel enillion mecanyddol, mae'r grym yn cynyddu, ond nid yw'r gwaith yn ennill. Felly, mae pellter symud y plymiwr mawr yn S1/S2 gwaith pellter symud y plunger bach.

Yr egwyddor sylfaenol yw bod y pwmp olew yn danfon olew hydrolig i'r bloc falf plygio integredig, ac yn dosbarthu'r olew hydrolig i siambr uchaf neu isaf y silindr trwy amrywiol falfiau gwirio a falfiau gorlif. O dan weithred olew pwysedd uchel, mae'r silindr yn symud. Mae peiriant gwasg hydrolig diwydiannol yn ddyfais sy'n defnyddio hylif i drosglwyddo pwysau. Mae'r hylif yn dilyn cyfraith Pascal wrth drosglwyddo pwysau mewn cynhwysydd caeedig.

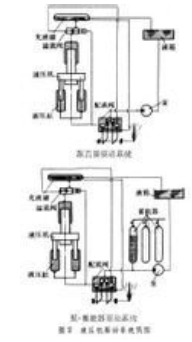

System gyrru

Mae system yrru'r peiriant hydrolig yn bennaf â dau fath o yrru uniongyrchol pwmp a gyriant pwmp-cronadur.

Pwmp gyriant uniongyrchol

Mae pwmp y system yrru hon yn darparu hylif gweithio pwysedd uchel i'r silindr hydrolig, defnyddir y falf ddosbarthu i newid cyfeiriad y cyflenwad hylif, a defnyddir y falf gorlif i addasu pwysedd cyfyngedig y system ac ar yr un pryd chwarae rôl gorlif diogelwch. Ychydig o gysylltiadau a strwythur syml sydd gan y system yrru hon, a gellir cynyddu neu leihau'r pwysau yn awtomatig yn ôl y gweithlu gofynnol, sy'n lleihau'r defnydd o bŵer. Ond mae'n rhaid i gapasiti'r pwmp a'i fodur gyrru gael ei bennu gan y gweithlu gweithio uchaf a chyflymder gweithio uchaf y wasg hydrolig. Defnyddir y math hwn o system yrru yn bennaf mewn gweisg hydrolig bach a chanolig, ac mae hefyd yn wasg hydrolig ffugio fawr (fel 120,000 kN) sy'n cael ei gyrru'n uniongyrchol gan bwmp.

Gyriant pwmp-cronadur

Mae un neu grŵp o gronyddion yn y system gyrru hon. Pan fydd gormodedd o hylif gweithio pwysedd uchel yn cael ei gyflenwi gan y pwmp, caiff ei storio gan y cronnwr; a phan nad yw maint y cyflenwad yn ddigon, caiff ei ailgyflenwi gan y cronnwr. Gan ddefnyddio'r system hon, gellir dewis cynhwysedd y pwmp a'r modur yn ôl y swm cyfartalog o hylif gweithio pwysedd uchel, ond oherwydd bod pwysedd yr hylif gweithio yn gyson, mae'r defnydd pŵer yn fawr, ac mae gan y system lawer o gysylltiadau a mae'r strwythur yn gymharol gymhleth. Defnyddir y math hwn o system yrru yn bennaf ar gyfer peiriannau hydrolig mawr, neu set o systemau gyrru i yrru sawl peiriant hydrolig.

Math o strwythur

Yn ôl cyfeiriad y grym, mae dau fath o wasgiau hydrolig: fertigol a llorweddol. Mae'r rhan fwyaf o weisg hydrolig yn fertigol, ac mae gweisg hydrolig ar gyfer allwthio yn llorweddol yn bennaf. Yn ôl y math o strwythur, mae gan y peiriant wasg hydrolig dwbl-golofn, pedair colofn, wyth-golofn, ffrâm weldio a ffrâm weindio gwregys dur aml-haen a mathau eraill. Mae peiriannau hydrolig fertigol canolig a bach hefyd yn defnyddio math C-ffrâm. Mae gwasg hydrolig ffrâm C yn agored ar dair ochr, yn hawdd ei weithredu, ond yn wael mewn anhyblygedd. Mae gan y wasg hydrolig ffrâm weldio ar gyfer stampio anhyblygedd da ac mae'n agored yn y blaen a'r cefn, ond ar gau ar y chwith a'r dde.

Yn y peiriant wasg hydrolig fertigol pedair colofn sy'n ffugio am ddim ar werth gyda gyriant uchaf, mae'r silindr wedi'i osod yn y trawst uchaf, mae'r plunger wedi'i gysylltu'n anhyblyg â'r trawst symudol, ac mae'r trawst symudol yn cael ei arwain gan y golofn fertigol ac yn symud i fyny ac i lawr o dan bwysau'r hylif gweithio. Mae bwrdd gwaith sy'n gallu symud yn ôl ac ymlaen ar y trawst. Gosod einion ac einion is o dan y trawst symudol ac ar y bwrdd gwaith yn y drefn honno. Mae'r gweithlu yn cael ei ysgwyddo gan y ffrâm sy'n cynnwys trawstiau a cholofnau uchaf ac isaf. Mae gweisg hydrolig mawr a chanolig sy'n ffugio'n rhydd ac sy'n cael eu gyrru gan gronwyr pwmp yn aml yn defnyddio tri silindr gweithio i gael gweithlu tri cham. Y tu allan i'r silindr gweithio, mae yna silindr cydbwysedd a silindr dychwelyd sy'n cymhwyso grym i fyny.

Dosbarthiad peiriant wasg hydrolig

Yn ôl y ffurf strwythur, caiff ei rannu'n bennaf yn fath pedair colofn, math un golofn (math C), math llorweddol, ffrâm fertigol, peiriant hydrolig cyffredinol, ac ati.

Yn ôl y defnydd, caiff ei rannu'n bennaf yn ffurfio metel, plygu, ymestyn, dyrnu, ffurfio powdr (metel, anfetel), gwasgu ac allwthio.

1. poeth ffugio peiriant wasg hydrolig

Mae'r peiriant gwasg hydrolig ffugio mawr sydd ar werth yn offer ffugio a all gwblhau amrywiol brosesau gofannu am ddim ac mae'n un o'r offer a ddefnyddir fwyaf yn y diwydiant gofannu. Ar hyn o bryd, mae gweisg hydrolig diwydiannol ffugio o 800T, 1600T, 2000T, 2500T, 3150T, 4000T, 5000T, a manylebau eraill.

2. Pedair colofn peiriant wasg hydrolig

Mae'r peiriant wasg pŵer hydrolig yn addas ar gyfer y broses wasgu o ddeunyddiau plastig, megis mowldio cynnyrch powdr, mowldio cynnyrch plastig, mowldio metel allwthio oer (poeth), ymestyn dalen, yn ogystal â phwysau traws, pwysau plygu, troi, cywiro ac eraill prosesau. Gellir rhannu'r peiriant gwasg hydrolig pedair colofn sydd ar werth yn wasg hydrolig dwy-belydr pedair colofn, gwasg hydrolig pedwar post tair trawst, gwasg hydrolig pedwar post pedwar trawst, ac ati.

3. Peiriant wasg hydrolig colofn sengl

Gelwir y peiriant wasg hydrolig un-golofn hefyd yn beiriant wasg pŵer hydrolig un fraich. Gall ehangu'r ystod waith, defnyddio tair ochr y gofod, ymestyn strôc y silindr hydrolig (dewisol), yr ehangiad a'r crebachiad mwyaf 260mm-800mm. Ar ben hynny, mae gan y peiriant wasg hydrolig sydd ar werth ddyfais oeri system hydrolig a gall ragosod y pwysau gweithio.

4. Colofn dwbl peiriant wasg hydrolig

Mae'r gyfres hon o gynhyrchion yn addas ar gyfer gwasgu a gosod gwahanol rannau, plygu a siapio, boglynnu a mewnoliad, fflansio, dyrnu, a lluniadu bas o rannau bach a phroses fowldio cynhyrchion powdr metel. Mae peiriant wasg hydrolig colofn dwbl yn mabwysiadu rheolaeth drydan, gyda chylchrediad jog a lled-awtomatig, yn gallu cadw oedi pwysau ac mae ganddo arweiniad llithrydd da, gweithrediad hawdd, cynnal a chadw hawdd, economaidd a gwydn. Yn ôl anghenion y defnyddiwr, gall y peiriant wasg pŵer hydrolig ychwanegu swyddogaethau ychwanegol megis offerynnau thermol, silindrau ejector, arddangosfa ddigidol strôc, a chyfrif.

5. peiriant wasg hydrolig Gantry

Gall y rhannau peiriant gael eu cydosod, eu dadosod, eu sythu, eu calenderu, eu hymestyn, eu plygu, eu dyrnu, ac ati gan beiriant wasg hydrolig, gan gyflawni un peiriant â defnydd lluosog yn wirioneddol. Gall bwrdd gwaith y peiriant wasg hydrolig ar werth symud i fyny ac i lawr, mae'r maint yn ehangu uchder agor a chau'r peiriant, ac mae'r defnydd yn fwy cyfleus.

Mantais peiriant wasg hydrolig

Ar gyfer rhannau strwythurol trawstoriad amrywiol gwag, y broses weithgynhyrchu draddodiadol yw stampio a ffurfio dwy hanner, ac yna eu weldio'n gyfan gwbl. Fodd bynnag, gall y hydroforming ffurfio rhan strwythurol wag gyda newid trawstoriad ar hyd y gydran mewn un darn. O'i gymharu â'r broses stampio a weldio, mae gan y dechnoleg a'r broses hydroformio y prif fanteision canlynol:

1. Lleihau ansawdd ac arbed deunyddiau.

Ar gyfer rhannau nodweddiadol megis cromfachau injan automobile a bracedi rheiddiaduron, gellir lleihau pwysau rhannau hydroformed 20% i 40% o'i gymharu â rhannau stampio. Ar gyfer rhannau siafft grisiog gwag, gellir lleihau'r pwysau 40% i 50%.

2. Lleihau nifer y rhannau a mowldiau, lleihau costau llwydni.

Fel arfer dim ond un set o fowldiau sydd eu hangen ar rannau hydroformed, tra bod rhannau stampio fel arfer yn gofyn am setiau lluosog o fowldiau. Gostyngwyd nifer y rhannau braced injan hydroformed o 6 i 1, a gostyngwyd nifer y rhannau braced rheiddiadur o 17 i 10.

3. Lleihau faint o weldio ar gyfer prosesu mecanyddol dilynol a chynulliad.

Gan gymryd y braced rheiddiadur fel enghraifft, mae'r ardal afradu gwres yn cynyddu 43%, mae nifer y cymalau sodr yn cael ei ostwng o 174 i 20, mae'r broses yn cael ei ostwng o 13 i 6, a chynyddir cynhyrchiant 66%.

4. Gwella cryfder ac anystwythder

Gall wella cryfder ac anystwythder, yn enwedig cryfder blinder, fel braced rheiddiadur hydroformed. Gellir cynyddu ei anystwythder 39% yn y cyfeiriad fertigol a 50% yn y cyfeiriad llorweddol.

5. lleihau costau cynhyrchu.

Yn ôl y dadansoddiad ystadegol o'r rhannau hydroformio sydd wedi'u cymhwyso, mae cost cynhyrchu rhannau hydroformio yn cael ei leihau ar gyfartaledd o 15% i 20% o'i gymharu â rhannau stampio, ac mae cost llwydni yn cael ei leihau 20% i 30%.

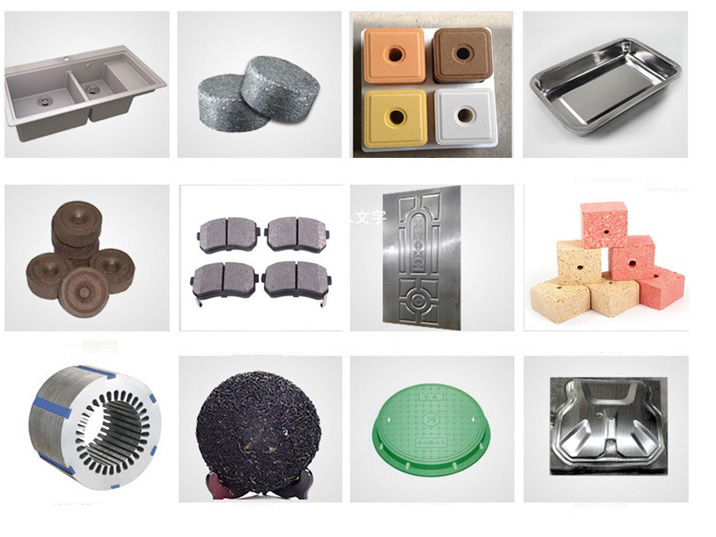

Cymhwyso peiriant wasg hydrolig

Mae gan y peiriant wasg hydrolig ystod eang o gymwysiadau yn y diwydiannau modurol, awyrofod, awyrofod a phiblinellau. Mae'n berthnasol yn bennaf i rannau strwythurol gwag crwn, hirsgwar neu siâp croestoriad sy'n amrywio ar hyd echelin y gydran, fel pibellau siâp system wacáu ceir; croestoriad nad yw'n gylchol Fframiau gwag, megis cromfachau injan, cromfachau panel offeryn, a fframiau corff (tua 11% i 15% o fàs y car); rhannau siafft gwag a rhannau pibellau cymhleth, ac ati.

Mae deunyddiau addas ar gyfer peiriannau wasg pŵer hydrolig yn cynnwys dur carbon, dur di-staen, aloi alwminiwm, aloi copr, ac aloi nicel, ac ati Mewn egwyddor, mae deunyddiau sy'n addas ar gyfer ffurfio oer i gyd yn addas ar gyfer peiriant wasg hydrolig. Mae'r peiriant wasg hydrolig sydd ar werth wedi'i anelu'n bennaf at ffatri rhannau ceir, ffatri electroneg, ffatri offer trydanol, ffatri trin gwres, ffatri rhannau cerbydau, ffatri gêr, ffatri rhannau aerdymheru.
