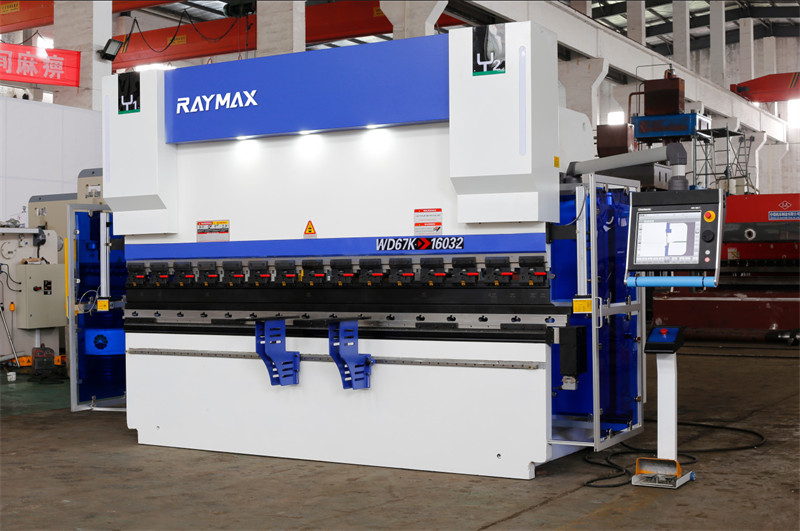

DA66T CNC Hydrolig Peiriant Brake Wasg

Cyfres CNC Electro hydrolig gweinydd pwmp rheolydd Mae peiriant brêc wasg CNC o servo prif fodur sy'n gyrru pwmp 2 ffordd i reoli silindr olew deuol synchronously fecanyddol (hydrolig) dyfais iawndal coroni wedi'i gyfarparu

Mae'r brêc gwasg metel dalen yn cynnwys arbed ynni o 50%, arbediad cyfaint olew o 70% o'i gymharu â phobi wasg hydrolig traddodiadol

Echelinau aml-gefn ar gael ffrâm peiriant weldio dur yn cael triniaeth anelio gyda chywirdeb cyson Iseldireg DELEM DA66T

Y Prif Nodwedd

● 1. Mae'r ffrâm yn strwythur dur, plât fertigol chwith a dde, bwrdd a phlât pwysau wedi'i weldio i mewn i strwythur unedol, ar ôl weldio i ddileu straen mewnol trwy dymheru, anhyblygedd eithriadol, sefydlogrwydd uchel.

● 2. Defnyddir rhannau pwysig o'r ffrâm, llithryddion, ac ati meddalwedd dadansoddi elfennau meidraidd ANSYS i sicrhau dibynadwyedd peiriant.

● 3. Gyriant hydrolig, silindr ar ddau ben y peiriant, wedi'i waredu ar y llithrydd i'w yrru'n gweithio'n uniongyrchol.

● 4. Cydamseru echelin torsion ar gyfer mecanwaith synchronous sleidiau.

● 5. Mae strôc y silindr (Y1,Y2) a'r mesurydd cefn (X,Y,Z) yn cael eu rheoli gan gyfrifiadur. Mae'r mesurydd cefn yn mabwysiadu sgriw bêl a chanllaw treigl, gan sicrhau cywirdeb ailadrodd uchel

● 6. Maint Mesurydd Cefn a strôc sleidiau a reolir gan system CNC, mesurydd cefn gyda sgriw bêl manwl uchel, gweithrediad sefydlog a lleoliad manwl gywir.

● 7. Mae'r system CNC yn mabwysiadu technoleg rheoli trosi amlder, gyda swyddogaeth rhaglennu aml-gam, yn syml ac yn hawdd i'w weithredu.

● 8. Mae ffens ddiogel a'r cyd-gloi trydan wedi'u cynllunio ar gyfer y peiriant brêc wasg hydrolig i sicrhau diogelwch gweithrediad.

● 9. Dyfais rhwystr diogelwch o amgylch y peiriannau, cypyrddau trydanol offer gyda swyddogaeth torri drws Agored, botwm atal brys o amgylch blaen a chefn, gorchudd amddiffynnol switsh droed i sicrhau gweithio diogel.

● Mae servos cyfrannol electronig-hydrolig yn cael eu cydamseru ac yn gallu rheoli hapbwynt o fewn y strôc, gyda chywirdeb derbyniad o ±0.01 mm a chyfochrogedd o 0.02mm.

Offer Safonol

Safonau Diogelwch (2006/42/EC):

1. EN 12622:2009 + A1:2013
2. EN ISO 12100:2010
3. EN 60204-1:2006+A1:2009
4. Diogelu bys blaen (llen golau diogelwch)
5. Switsh Traed Kacon De Korea (Lefel 4 o ddiogelwch)
6. cefn ffens metel diogel gyda safon CE

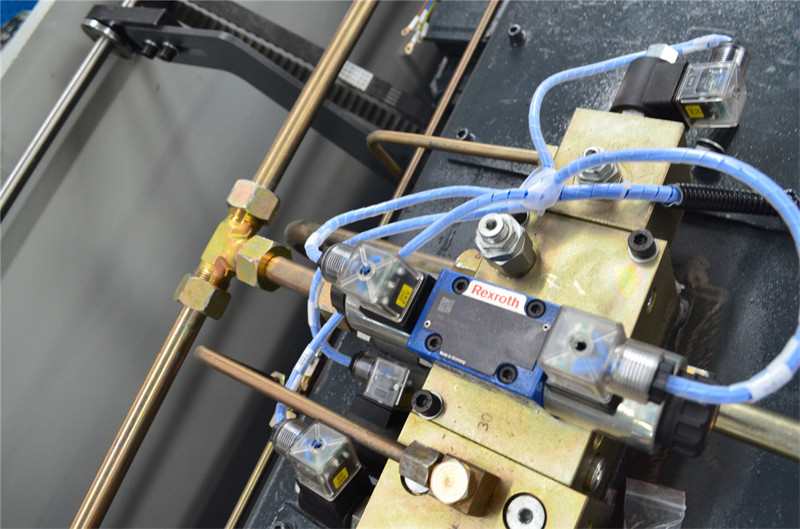

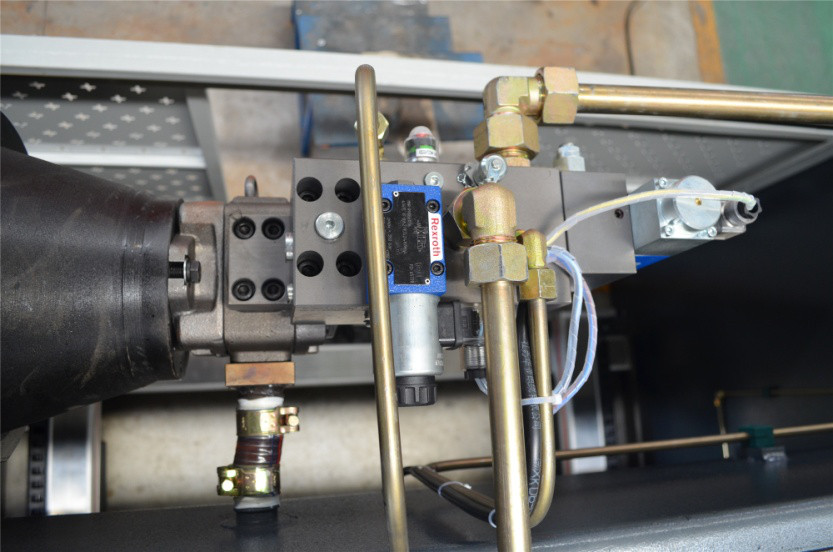

System Hydrolig

Daw'r system hydrolig o Bosch -Rexroth, yr Almaen.

Pan ddaw'r olew allan o'r pwmp, mae'r holl ffordd i mewn i'r silindr pwysau yn pwyso'r deunydd taflen yn gyntaf, ac mae ras gyfnewid amser llwybro arall yn rheoli'r oedi i fynd i mewn i siambr uchaf y silindr chwith am tua 2 eiliad. Mae'r olew yn silindr isaf y silindr chwith yn cael ei orfodi i mewn i siambr uchaf y silindr uchaf a siambr isaf y silindr dde. Olew yn ôl i'r tanc. Mae'r strôc dychwelyd yn cael ei wrthdroi gan y falf solenoid

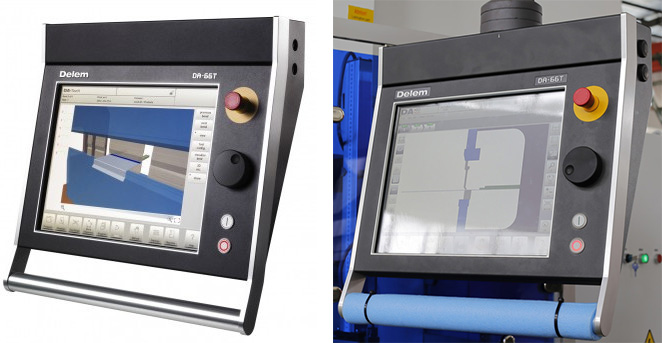

Rheolydd CNC DA66T

Mae'r rheolyddion DA-Touch cenhedlaeth newydd yn cynnig gradd hyd yn oed yn uwch o effeithlonrwydd wrth raglennu, gweithredu a rheoli peiriant brêc wasg hydrolig CNC heddiw. Mae rhwyddineb defnydd ynghyd â thechnoleg o'r radd flaenaf yn mynd law yn llaw, gan wella cynhyrchiant. Mae'r sgrin gyffwrdd yn rhoi mynediad i ryngwyneb defnyddiwr profedig Delem ac yn galluogi llywio uniongyrchol rhwng rhaglennu a chynhyrchu. Mae swyddogaethau wedi'u lleoli'n uniongyrchol lle mae eu hangen arnoch chi, gan gynnig ergonomeg wedi'i optimeiddio trwy gydol y rhaglen. Mae'r DA-66T yn cynnig rhaglennu 2D sy'n cynnwys cyfrifo dilyniant tro awtomatig a chanfod gwrthdrawiadau. Sefydliad peiriant 3D llawn gyda gorsafoedd offer lluosog yn rhoi adborth cywir ar ddichonoldeb a thrin cynnyrch. Mae algorithmau rheoli hynod effeithiol yn gwneud y gorau o gylchred peiriant brêc y wasg ac yn lleihau'r amser sefydlu. Mae hyn yn gwneud defnyddio peiriant plygu brêc wasg yn haws, yn fwy effeithlon ac yn fwy amlbwrpas nag erioed.

● Modd rhaglennu sgrin gyffwrdd graffigol 2D

● Delweddu 3D mewn efelychu a chynhyrchu

● 17" TFT lliw cydraniad uchel

● Ystafell gymwysiadau Windows llawn

● Cydweddoldeb Delem Modusys (scalability modiwl ac addasol)

● USB, rhyngwyneb ymylol

● Cefnogaeth cais penodol i ddefnyddwyr o fewn amgylchedd amldasgio'r rheolwyr

● Synhwyrydd plygu & cywiro rhyngwyneb

● Meddalwedd all-lein Proffil-TL

CNC

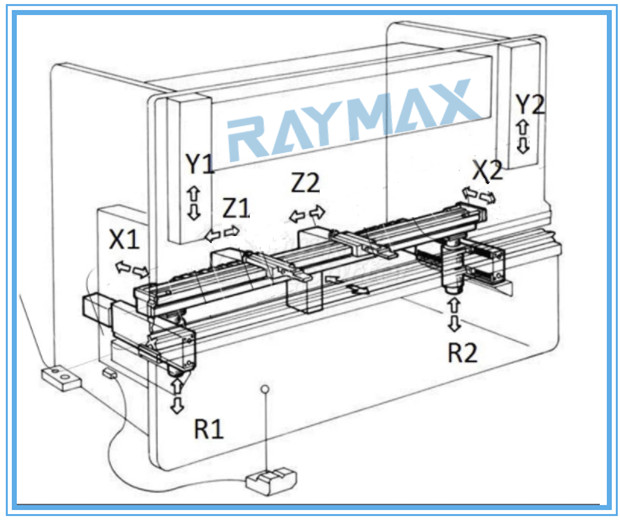

8+1 Echel(Y1+Y2+X1+X2+Z1+Z2)

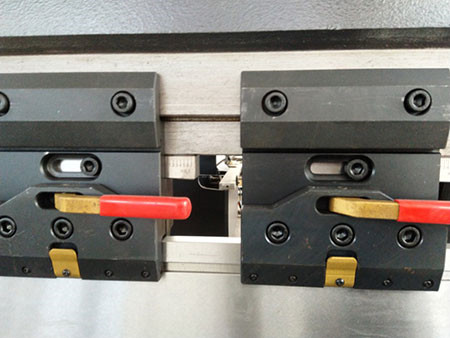

Clamp Cyflym

1. Gellir gosod y llwydni a'i dynnu i'r chwith a'r dde wrth dynnu'r handlen goch
2. Gellir gosod y llwydni i fyny ac i lawr wrth wasgu'r botwm
3. Graddfa mwy o gywirdeb

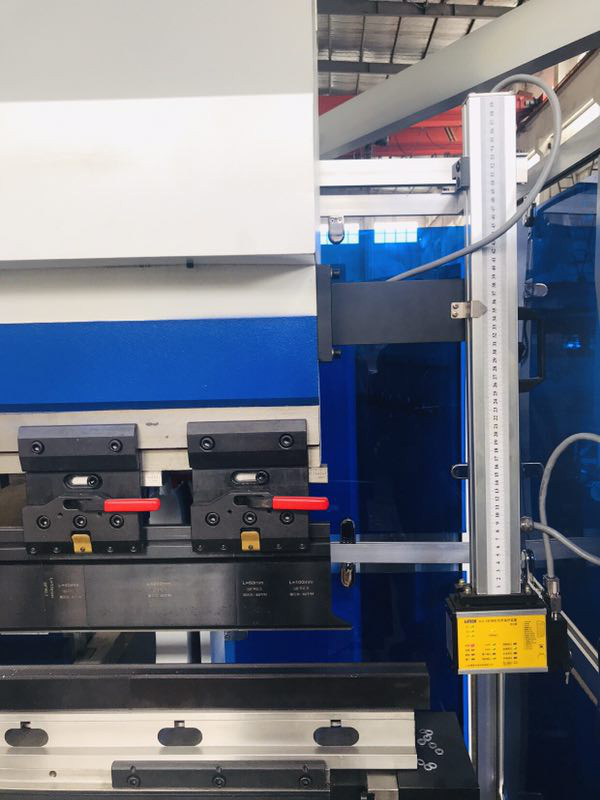

Pren mesur gratio

1） Pren mesur cynyddrannol neu absoliwt yn seiliedig ar dechnegau optegol neu magnetig ar gyfer peiriannau plygu hydrauilig cydamserol.
2） Mae'r darllenydd yn cael ei arwain gan lithrydd hunan-alinio a hunan-lanhau gyda system sbring.
3） Gall y datrysiad fod hyd at 0.1 micron.
4） Cywirdeb hyd at ± 1 micron.
5） Gratio neu dâp gyda chyfernod ehangu thermol llinol penodol.
6） Dyfais sefyllfa sero magnetig gan gyfeirio at bellter codio neu ddewisol bob 10 mm ar hyd y mesuriad cyfan.
7） Switsh terfyn diogelwch, wedi'i leoli ar y ddau ben.
8） Mae safle cebl allbwn addasadwy a mynegai cyfeirio sero dewisol yn gwneud y pren mesur yn gymesur ac yn addas ar gyfer peiriant plygu dwy golofn.

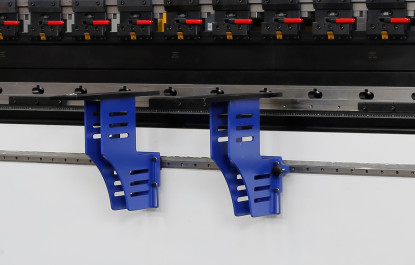

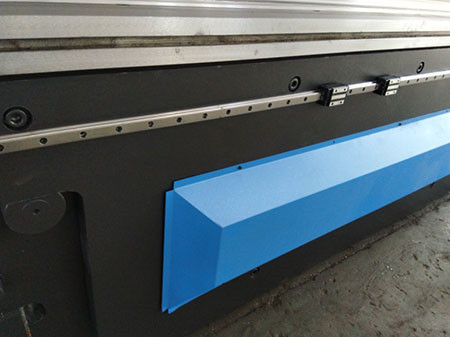

Braich flaen strwythur dwbl gyda chanllaw llinellol

mae'n anhyblygedd uwch, gallu cario uwch. Gellir ei addasu i fyny ac i lawr neu ei symud ar hyd y fainc waith o ochr i ochr

Golau LED

mae'n haws ac yn fwy diogel pan fo'r amgylchedd yn dywyll i'r gweithredwr

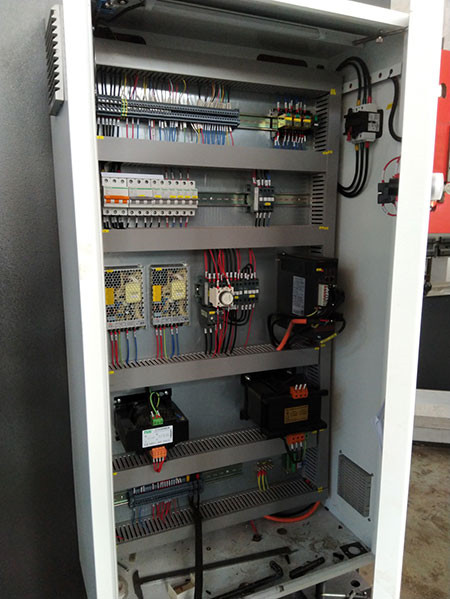

Cydrannau Trydan Schneider

Mae'n cydymffurfio â safonau rhyngwladol, yn ddiogel ac yn ddibynadwy, mae ganddo fywyd gwasanaeth hir, ac mae ganddo allu gwrth-ymyrraeth cryf. Mae gan y cabinet trydanol ddyfais oeri.

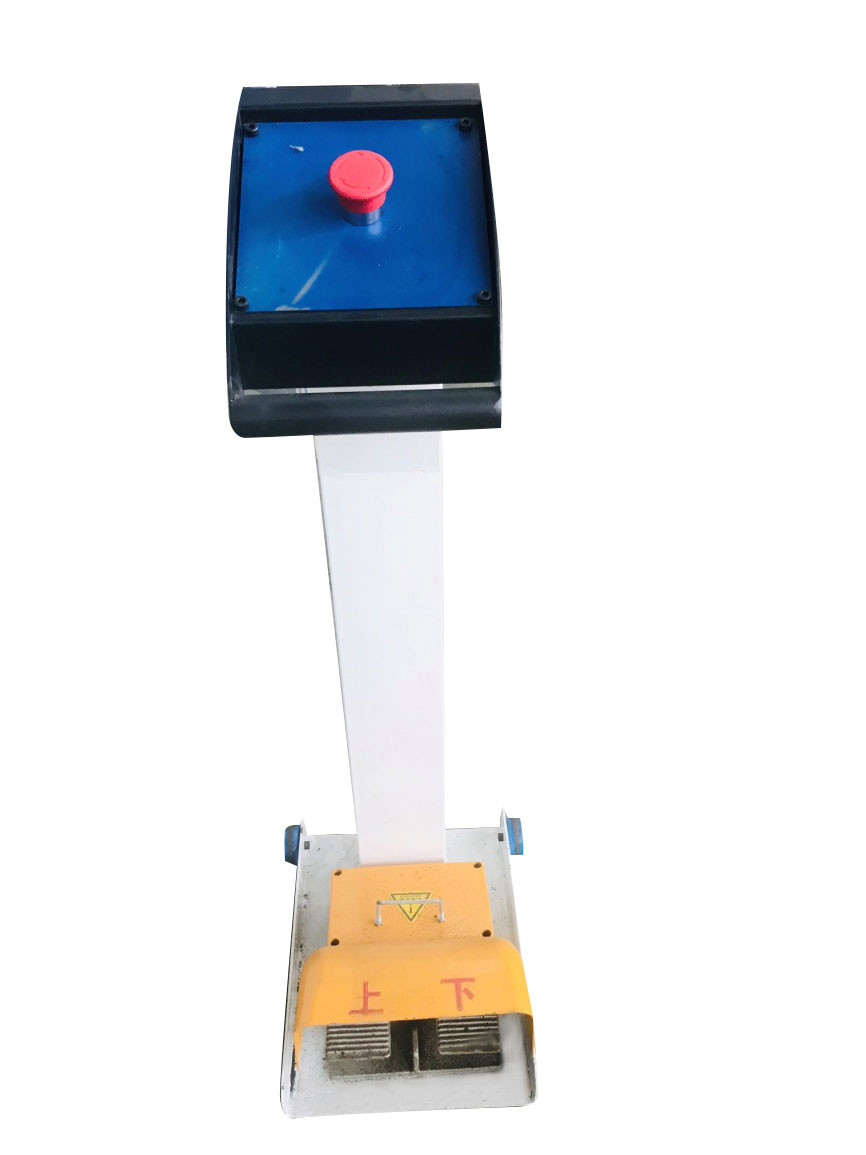

Newid Pedal Kacon

Switsh pedal Kacon De Korea, gan wella bywyd y gwasanaeth a sensitifrwydd gweithredol.
Gall atal y peiriant unrhyw bryd gan y botwm brys.

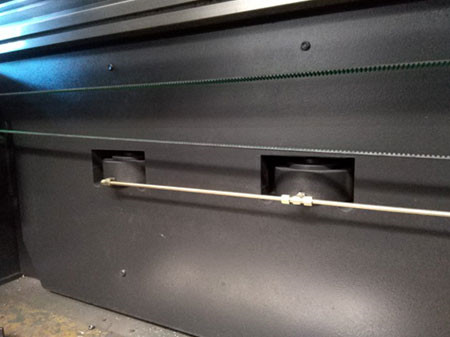

Mecanwaith Iawndal Hydrolig

Egwyddor gweithio: proses blygu, cynhyrchodd y llithrydd a'r fainc waith rywfaint o anffurfiad oherwydd straen, mae'r peiriant yn mabwysiadu system fainc waith a silindr iawndal ar gyfer anffurfiad y llithrydd, yn gwneud swm iawndal cyfatebol, yn gwneud trachywiredd peiriant plygu'r wasg yn cynyddu'n fawr.

Cyflawnir hyn trwy raglwytho'r peiriant, i wrthbwyso unrhyw wyriad posibl o dan lwyth neu wneud iawn am unrhyw draul offer, fel bod arwynebau cyswllt dan lwyth yn gyfochrog â'i gilydd.

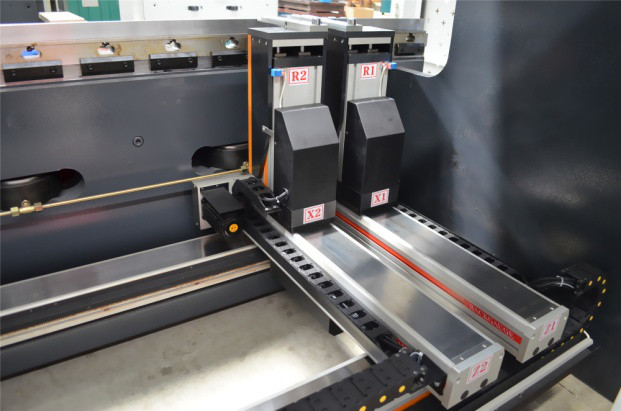

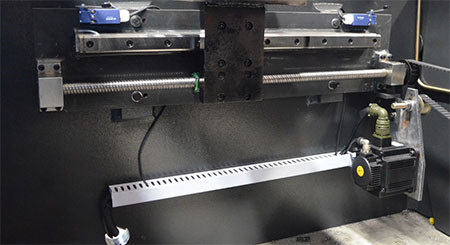

Cynulliad backgauge Servo a chanllaw leinin, sgriw bêl

Gyda moduron servo effeithlon, sgriw pêl uchel, canllaw llinellol, cywirdeb rhedeg a chyflymder.
Gallant leihau trorym gyrru, gwella effeithlonrwydd trosglwyddo, sicrhau cywirdeb lleoli.

Cywirdeb lleoli rhagorol

Strwythur rheilffordd canllaw llinellol newydd ac unigryw i sicrhau cywirdeb lleoli rhagorol

Y ffon fesur, mae wedi'i wneud o ddeunydd aloi alwminiwm cryfder uchel, wedi'i yrru gan servo motors, ac mae'n defnyddio gwiail pêl a rheiliau canllaw llinellol, gyda chywirdeb lleoli da.
Dyluniad amlen lawn heb unrhyw waith cynnal a chadw

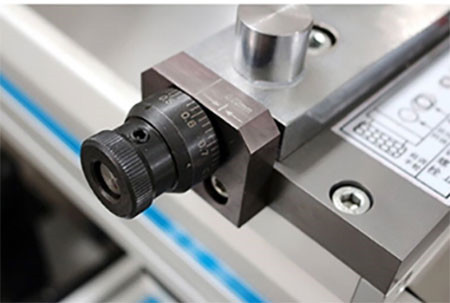

Addasiad cain gyda chywirdeb uchel hyd at ± 0.02 mm

Ffens Ddiogelwch

Gall gwarchodwyr amddiffynnol ar bob ochr amddiffyn y defnyddiwr yn ystod y llawdriniaeth

Tube EMB yr Almaen

Yr Almaen EMB Tube a Connectors, lleihau'r tebygolrwydd yn erbyn slag weldio jamio'r falfiau neu effeithio ar olew yn llifo
Modrwy Selio o NOK, Japan
Gwella bywyd gwasanaeth silindr olew Gwarant defnydd hirdymor heb ollyngiadau

Prif Fodur SIEMENS

Er mwyn gwarantu bywyd gwasanaeth peiriant brêc i'r wasg, a lleihau'r sŵn wrth weithio
