9 Echel Electro-hydrolig Synchronous CNC Hydrolig Peiriant Brake Wasg gyda DA66T

1. rhyngwyneb amlieithog
2. 3D plygu rhaglennu
3. gall mewnforio. ffeiliau setp/iges

Nodwedd

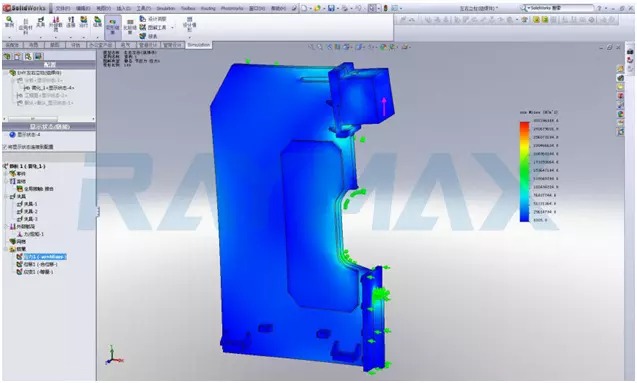

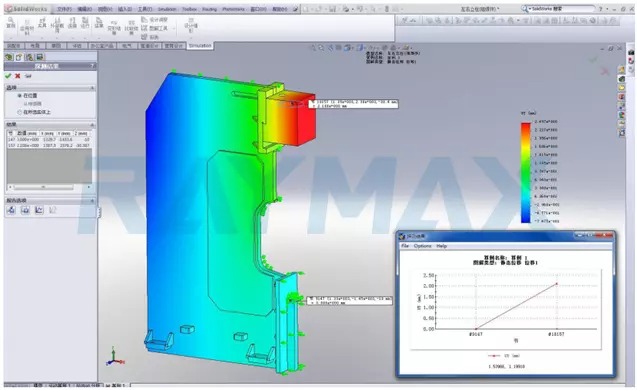

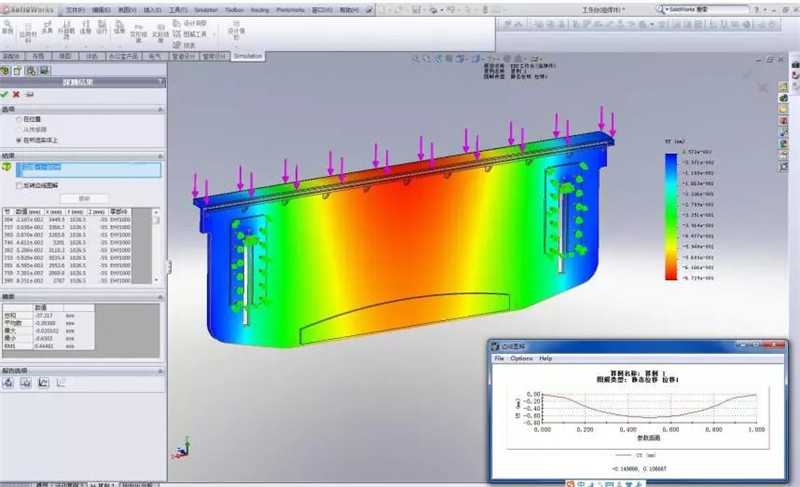

1. Mae prif strwythur mecanyddol offeryn peiriant yn cynnwys ffrâm, colofn, llithrydd, bwrdd gwaith, prif silindr, cludwr cefn a rhannau eraill. Trwy ddadansoddiad elfen gyfyngedig a dyluniad optimeiddio gan feddalwedd tri dimensiwn, gellir sicrhau cryfder strwythurol ac anhyblygedd pob prif gydran yn llawn.

2. Gall straen mewnol o weldio rhannau yn cael ei ddileu gan tymeru a dirgryniad heneiddio

3. Defnyddir deunydd hunan-iro ar ffordd canllaw offeryn peiriant fel nad oes angen iro a chynnal a chadw aml

4. Mae strwythur trawsyrru offeryn peiriant yn mabwysiadu dyluniad plygu deinamig uchaf i sicrhau sŵn isel ac amodau gwaith sefydlog. Gall canol marw gwaelod atal a dal pwysau i sicrhau cywirdeb darnau gwaith.

5. Mae symudiad a lleoliad y silindr chwith a dde yn cael eu rheoli gan echel Y1 a Y2, mae system rheoli dolen gaeedig yn cynnwys falf servo electro-hydrolig, system cnc pren mesur gratio. Gall pob echel weithio yn y modd rhaglennu, ac mae gan y llithrydd gywirdeb lleoli uchel wrth wasgu i'r darn gwaith. Mae'r pren mesur gratio wedi'i gysylltu â'r bwrdd gwaith i ddileu effaith dadffurfiad y golofn ar safle'r llithrydd.

6. Mae iawndal gwyriad y bwrdd gwaith yn cael ei reoli gan system V-echel NC. Mae system iawndal gwyriad hydrolig awtomatig yn cynnwys set o silindrau hydrolig sydd wedi'u lleoli o dan y bwrdd gwaith. Gall y system CNC reoli dadleoliad cymharol silindr yn ôl y gwerth llwyth yn y gwaith, gan ffurfio clwstwr o gromlin iawndal delfrydol yn ogystal, mae mecanwaith iawndal arddull lletem wedi'i adeiladu ar y llithrydd, felly mae'r golled traul a achosir gan weithio amser hir. o'r llwydni uchaf ac isaf gellir eu digolledu

7. Mae'r cludwr cefn yn cael ei reoli gan echel x system NC, wedi'i yrru gan modur servo a sgriw bêl, a'i drosglwyddo trwy ffordd canllaw llinellol.

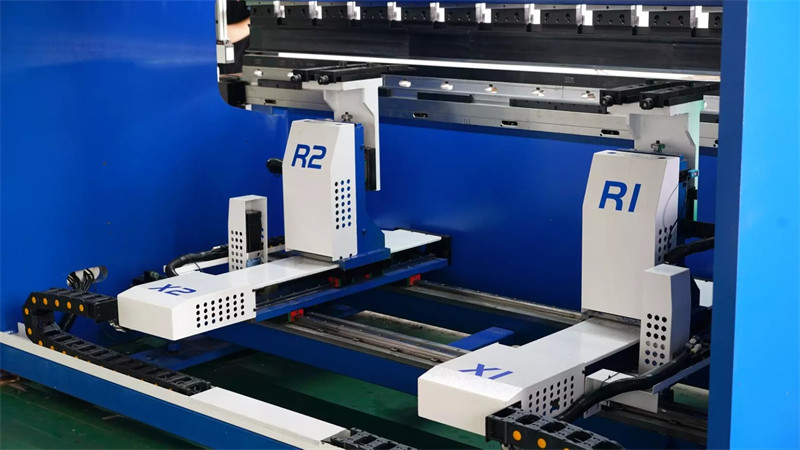

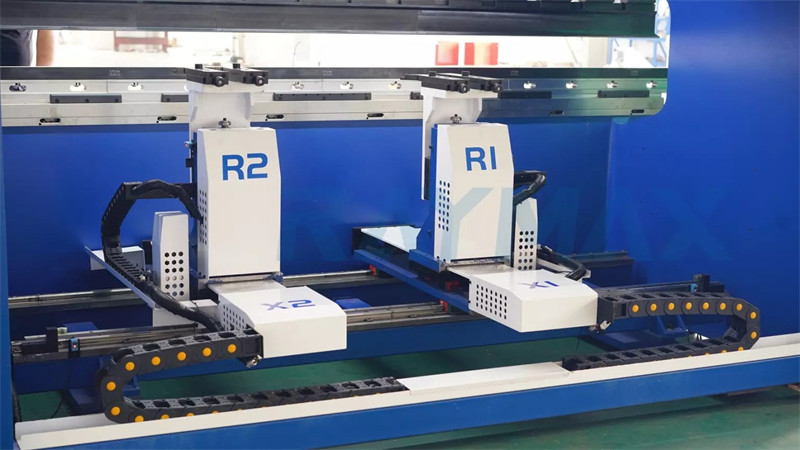

System mesurydd cefn

Y1 ---- Silindr chwith electro-hydrolig Echel rheoli dolen gaeedig synchronous.

Y2--- Echel rheoli dolen gaeedig synchronous silindr cywir electro-hydrolig

Echel symud mesurydd cefn X1, X2 (cefn a blaen)

R1, R2 Echel symud mesur cefn (i fyny ac i lawr).

Z1,Z2 Dau fys stopio symud echelin (chwith a dde).

V Echel coroni CNC.

Mae'r mesurydd cefn wedi'i wneud o ddeunydd aloi alwminiwm cryfder uchel s, wedi'i yrru gan moduron servo ac yn mabwysiadu gwialen bêl a rheiliau canllaw llinellol, gyda chywirdeb lleoli da.

Dyluniad amlen lawn heb unrhyw waith cynnal a chadw.

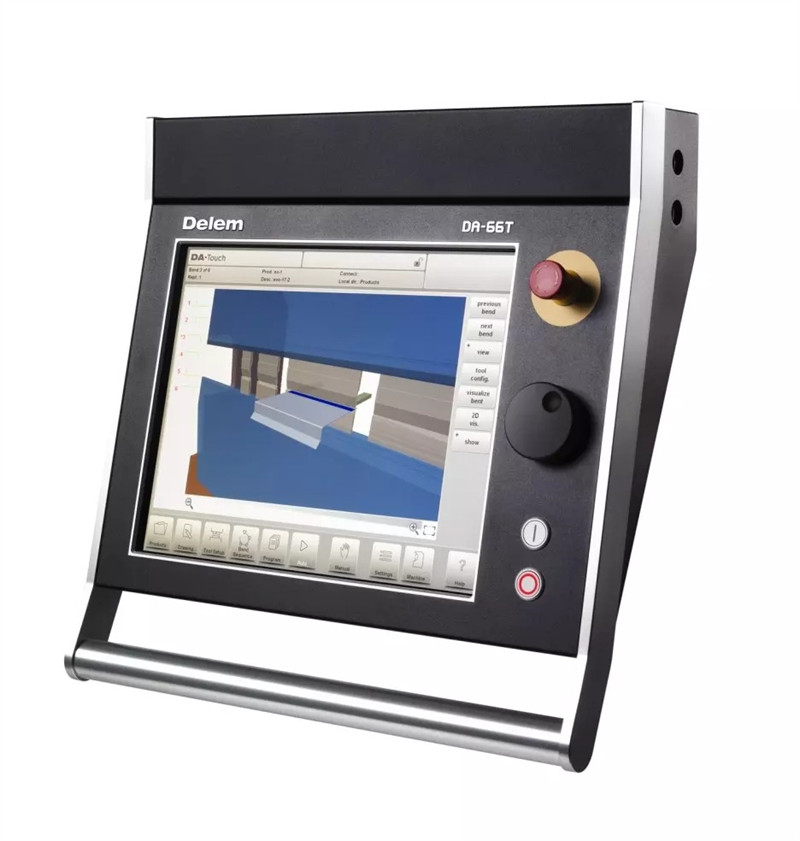

DA66T

Mae'r rheolyddion DA-Touch cenhedlaeth newydd yn cynnig gradd hyd yn oed yn uwch o effeithlonrwydd wrth raglennu, gweithredu a rheoli breciau'r wasg heddiw. Mae rhwyddineb defnydd ynghyd â thechnoleg o'r radd flaenaf yn mynd law yn llaw, gan wella cynhyrchiant.

Mae'r sgrin gyffwrdd yn rhoi mynediad i ryngwyneb defnyddiwr profedig Delem ac yn galluogi llywio uniongyrchol rhwng rhaglennu a chynhyrchu. Mae swyddogaethau wedi'u lleoli'n uniongyrchol lle mae eu hangen arnoch chi, gan gynnig ergonomeg wedi'i optimeiddio trwy gydol y rhaglen.

Mae'r DA-66T yn cynnig rhaglennu 2D sy'n cynnwys cyfrifo dilyniant tro awtomatig a chanfod gwrthdrawiadau. Sefydliad peiriant 3D llawn gyda gorsafoedd offer lluosog yn rhoi adborth cywir ar ddichonoldeb a thrin cynnyrch.

Mae algorithmau rheoli hynod effeithiol yn gwneud y gorau o gylchred y peiriant ac yn lleihau amser sefydlu. Mae hyn yn gwneud defnyddio breciau'r wasg yn haws, yn fwy effeithlon ac yn fwy amlbwrpas nag erioed.

● Modd rhaglennu sgrin gyffwrdd graffigol 2D

● Delweddu 3D mewn efelychu a chynhyrchu

● 17" TFT lliw cydraniad uchel

● Ystafell gymwysiadau Windows llawn

● Cydweddoldeb Delem Modusys (scalability modiwl ac addasol)

● USB, rhyngwyneb ymylol

● Cefnogaeth cais penodol i ddefnyddwyr o fewn amgylchedd amldasgio'r rheolwyr

● Synhwyrydd plygu & cywiro rhyngwyneb

Meddalwedd all-lein

● Rhaglennu all-lein ar raddfa lawn

● Cyfrifiad dilyniant tro awtomatig 2D/3D

● Rhaglennu cynnyrch graffigol a chynhyrchu dilyniant plygu

● Astudiaethau dichonoldeb a chynhyrchu

● Canfod gwrthdrawiadau

● paratoi

● Rhannu cynnyrch dros rwydweithio Windows gyda brêc wasg CNC

● Paratoi gosod peiriant gan gynnwys ymarferoldeb argraffu

Manylion peiriant plygu hydrolig cnc

Cysylltiad tiwbiau clamp pwysedd uchel

Pwysedd uchel heb fod yn olew, yn hawdd i'w gynnal

Falf Rexroth Almaeneg, ymateb pwysau cyflym

Gall y peiriant weithio'n barhaus o dan lwyth graddedig

1. Amgodyddion llinellol

2. Mesur cam 5 um cysylltiad rod cysylltiad goddefiannau mowntin mawr

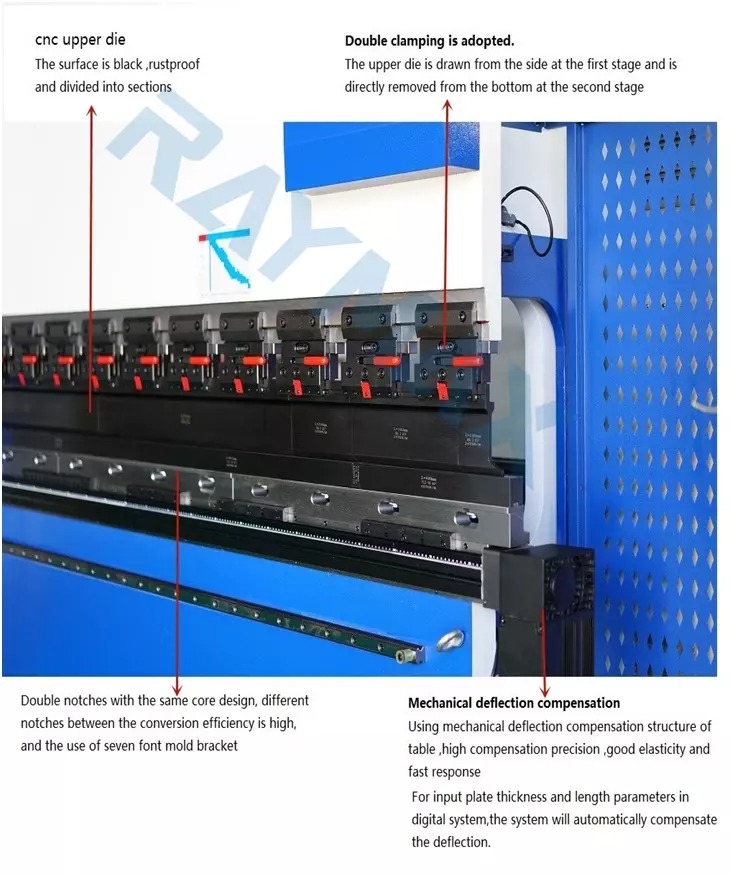

Y coroni

● Mae gan y bwrdd isaf fecanwaith iawndal gwyriad awtomatig, ac mae'r swm iawndal yn cael ei osod yn awtomatig gan y system rheoli rhifiadol i sicrhau cywirdeb plygu unffurf y darn gwaith.

● Mae'r fainc waith yn mabwysiadu dyluniad unigryw, sy'n lleihau gwyriad y marw isaf yn effeithiol.
