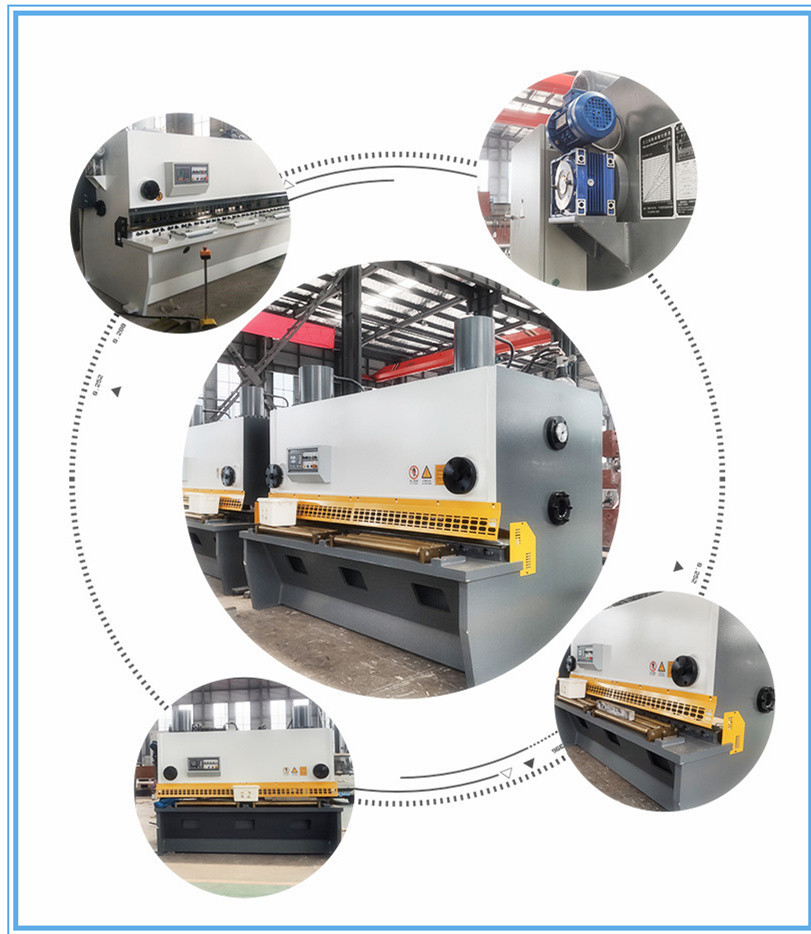

QC11Y Peiriant Cneifio Gilotîn Hydrolig

Mae cneifiwch gilotîn hydrolig QC11Y yn beiriant sy'n cneifio dalen trwy symud llinol cilyddol gydag un llafn o'i gymharu â'r llafn arall. Trwy'r llafn uchaf symudol a'r llafn isaf sefydlog, cymhwysir bwlch llafn rhesymol i gymhwyso grym cneifio i'r dalennau metel o wahanol drwch, fel bod y platiau'n cael eu torri a'u gwahanu yn ôl y maint gofynnol. Mae llafn uchaf y peiriant cneifio wedi'i osod ar ddeiliad yr offer, ac mae'r llafn isaf wedi'i osod ar y bwrdd gwaith. Mae pêl gynhaliol yn cael ei gosod ar y fainc waith fel nad yw'r ddalen yn cael ei chrafu pan fydd yn llithro drosti.

Manteision Peiriant Cneifio Gilotîn QC11Y

● Toriadau Cywir

Mae'r cneifio gilotîn hydrolig yn gwneud toriadau llinell syth, glân ar stoc dalennau gwastad. Mae'n ymyl llawer mwy syth na thorri fflachlamp gan ei fod yn torri heb ffurfio sglodion na llosgi'r deunydd, yn wahanol i dorri tortsh traddodiadol. Mae hyn yn caniatáu i'ch cyfleuster gweithgynhyrchu neu gynhyrchu wneud cynhyrchion sydd mor fanwl gywir â phosibl.

● Cydnawsedd

Mae'r peiriant cneifio gilotîn hydrolig yn gydnaws â gweithio ynghyd â system hydrolig integredig uwch lle gellir cyflawni canlyniadau dibynadwy yn rhwydd. Mae ei gydnawsedd hefyd yn gweithio wrth fabwysiadu strwythur weldio wedi'i wneud o blât dur a dirgryniad ac felly'n gadael lle i ddim straen o gwbl.

● Gwastraff Lleiaf

Efallai mai mantais fwyaf cneifio metel dalen gilotîn yw ei fod yn cynhyrchu cyn lleied â phosibl o wastraff. Yn wahanol i ddulliau eraill o dorri, nid yw cneifio bron â cholli unrhyw ddeunydd. Gan y gall y peiriannau dorri darnau cymharol fach o ddeunydd ar y tro, a gellir gosod y llafnau cneifio ar ongl, mae cneifio hefyd yn defnyddio llai o rym fesul prosiect na dulliau eraill.

● Diogelwch

Mantais arall o ddefnyddio peiriant cneifio gilotîn yw y gallant fod yn ddiogel iawn i'w defnyddio o gymharu â mathau eraill o beiriannau torri. Yn wahanol i dorri fflachlampau neu ddulliau eraill, mae'r gweithredwr yn sefyll yn glir o'r peiriannau ac nid yw'n peryglu llosgiadau. Cyn belled â bod y rhagofalon diogelwch priodol yn cael eu cymryd, a bod y peiriant yn cael ei gynnal a'i gadw'n rheolaidd, gall cneifio ddarparu llinellau glân heb fawr o risg.

Y Prif Nodwedd

● Mae'r peiriant cyfan yn mabwysiadu strwythur weldio dur llawn, dirgryniad dileu straen, mae gan yr anhyblygedd a sefydlogrwydd da iawn.

● Yn mabwysiadu manifold integredig hydrolig uwch, strwythur cryno, lleihau'r cysylltiad piblinell, gwella dibynadwyedd y system a'i chynnal yn hawdd

● Mae ffrâm a thrawst torri yn cynnig yr anhyblygedd mwyaf ac yn gallu gwrthsefyll gwyriad a grym tensiwn ar gyfer cneifio dur ysgafn hyd at 40mm yn gywir. Mae'r peiriant cneifio gilotîn hwn yn cynnwys pedair ymyl torri y gellir eu troi dair gwaith cyn malu ar gyfer bywyd cynhyrchu cynyddol.

● System hydrolig integredig uwch gydag ansawdd dibynadwyedd rhagorol.

● Yn gyflym, yn gywir ac yn gyfleus addasu cliriad y llafn gyda'r olwyn law.

● Nid yw'r ongl cneifio gilotîn hydrolig yn newid pan fydd y silindr tandem yn cael ei gneifio a gall ongl rhaca addasadwy leihau anffurfiad plât.

● Gan fod y trawst torri wedi'i ddylunio mewn strwythur ar oleddf fewnol, mae'n hawdd i blatiau ddisgyn i lawr a gellir gwarantu cywirdeb cynhyrchion hefyd.

Offer Safonol

● Safonau diogelwch ( 2006/42/EC )

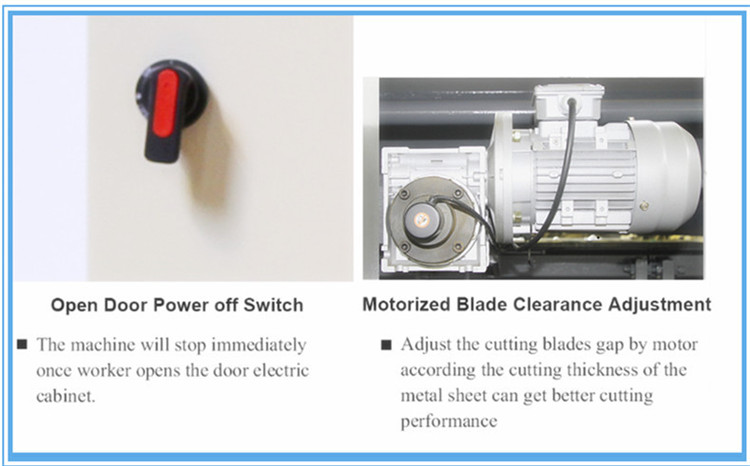

● Mae'r cabinet trydanol a'r drws diogelu blaen yn agored i'r pŵer i ffwrdd

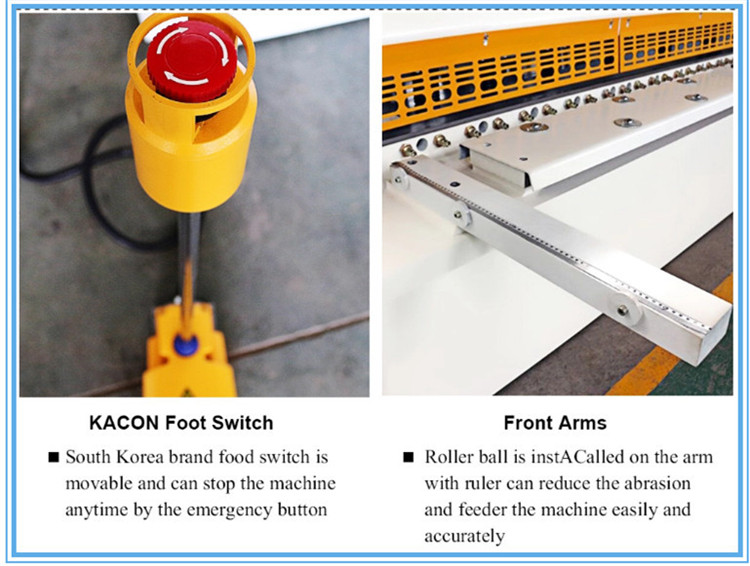

● Switsh pedal domestig (gradd 4 diogelwch)

● Rheilffyrdd diogelu metel cefn, safon CE

● Ras gyfnewid diogelwch yn monitro switsh pedal, amddiffyn diogelwch

System Hydrolig

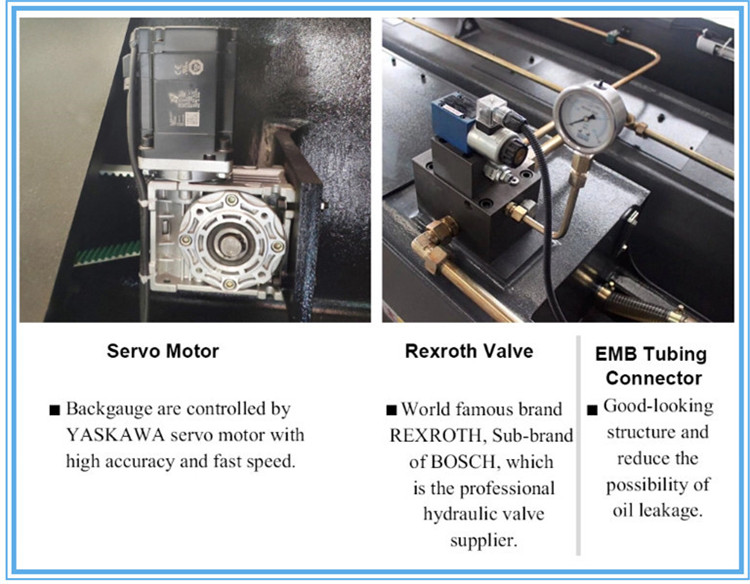

Daw'r system hydrolig o Bosch -Rexroth, yr Almaen.

Pan ddaw'r olew allan o'r pwmp, mae'r holl ffordd i mewn i'r silindr pwysau yn pwyso'r deunydd taflen yn gyntaf, ac mae ras gyfnewid amser llwybro arall yn rheoli'r oedi i fynd i mewn i siambr uchaf y silindr chwith am tua 2 eiliad. Mae'r olew yn silindr isaf y silindr chwith yn cael ei orfodi i mewn i siambr uchaf y silindr uchaf a siambr isaf y silindr dde. Olew yn ôl i'r tanc. Mae'r strôc dychwelyd yn cael ei wrthdroi gan y falf solenoid.

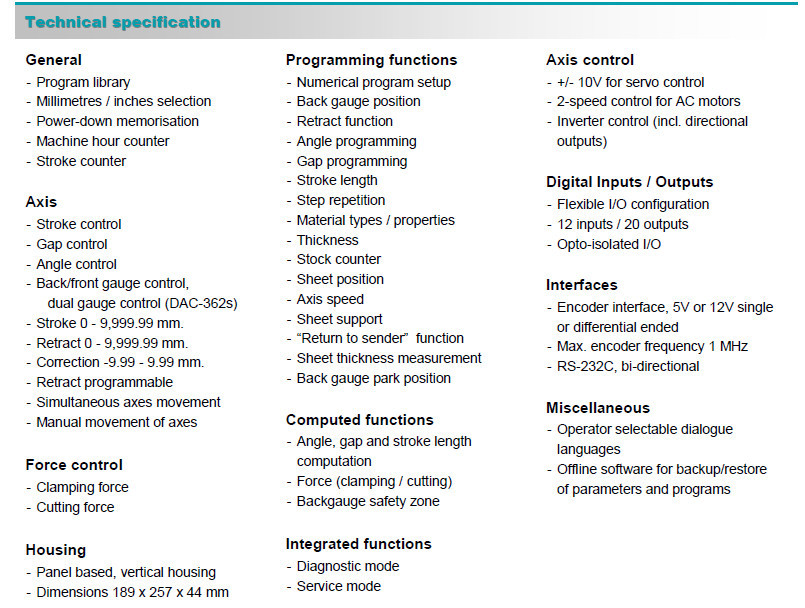

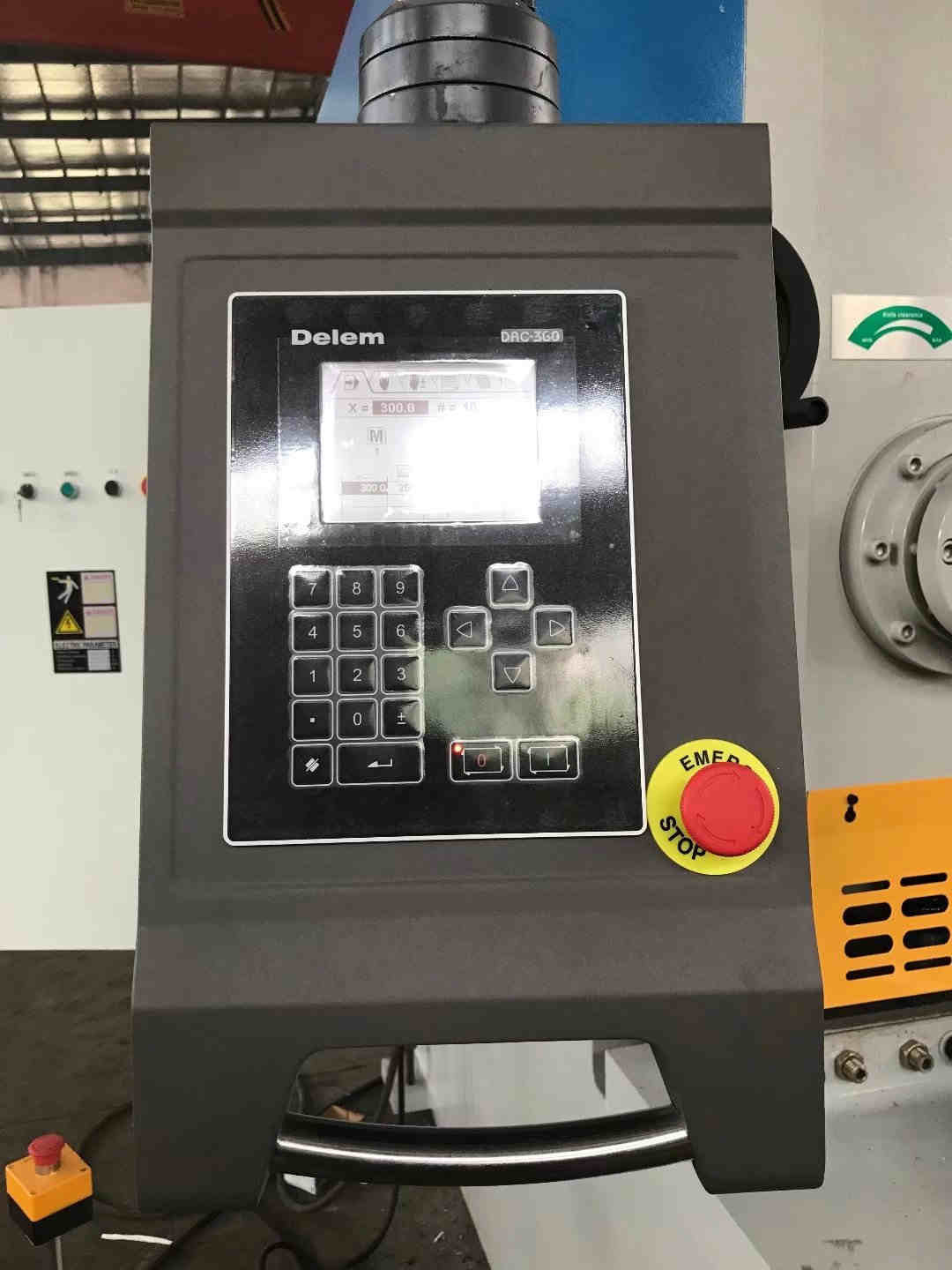

DAC-360au

Mae'r rheolydd DAC-360s yn darparu datrysiad hawdd ei ddefnyddio ac amlbwrpas ar gyfer peiriannau cneifio. Yn ôl y galw, gellir rheoli echelinau mesur cefn lluosog, ongl dorri, hyd strôc a bwlch, yn seiliedig ar yr electroneg ddiweddaraf.

Wrth ymyl rheolaeth fesurydd cefn, mae'r DAC-360s yn cyfrifo'n awtomatig y gosodiad gofynnol ar gyfer yr ongl dorri a'r bwlch yn dibynnu ar briodweddau deunydd a thrwch. Mae'r hyd strôc wedi'i optimeiddio yn seiliedig ar y hyd torri gofynnol, gan gynyddu cynhyrchiant.

Gyda'i lywio tabl ar y sgrin LCD llachar, cynigir gweithrediad clir a hawdd. Mae'r rhaglennu rhifiadol yn hawdd ei defnyddio ac yn arwain y gweithredwr trwy'r holl bosibiliadau rhaglennu.

Nodwedd

· Sgrin LCD llachar

· Rheolaeth mesurydd cefn / blaen

· Swyddogaeth tynnu'n ôl

· Rheoli ongl torri a rheoli bylchau

· Cyfyngiad hyd strôc

· Rheolaeth yr heddlu

· Symud pob echelin â llaw

· Rheolaeth yr heddlu

· Mesur trwch dalen

· RTS, swyddogaeth Dychwelyd i Anfonwr

· Ail echel servo (DAC-362s)

· Cefnogaeth ddalen

Safonol

• LCD unlliw 4.7”.

• Gorchudd ffoil o ansawdd uchel gyda switshis pilen integredig

• Cof rhaglen o hyd at 100 o raglenni

• Hyd at 25 cam fesul rhaglen

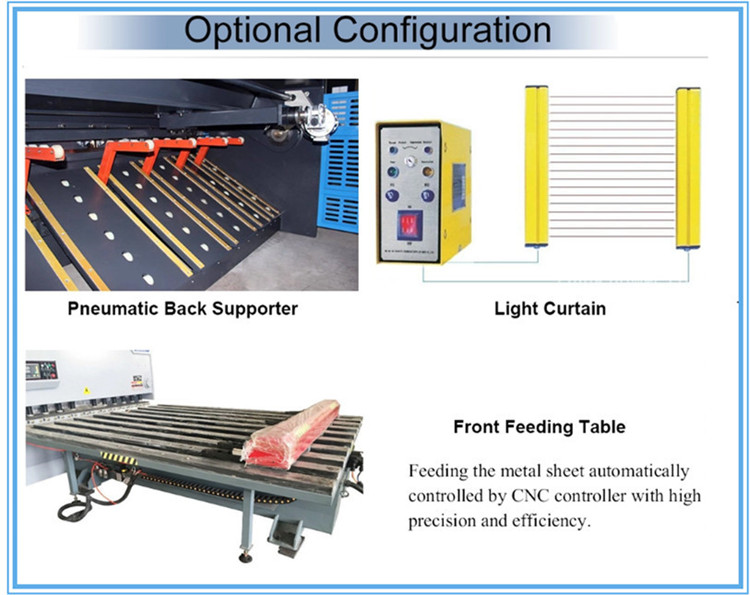

OFFER DEWISOL

√ Dyfnder gwddf dewisol.
√ Mesurydd ongl flaen.
√ Mesur ochr a breichiau cynnal blaen mewn hyd dewisol.
√ Cludo dalennau a system stacio.
√ Mesurydd blaen X1, echel X2 a ffon gefn X3, echel X4.
√ Strôc medrydd cefn dewisol.
√ System cymorth dalennau ar gyfer dalennau tenau.

1- System cymorth niwmatig. (Math lifer)
2- System cymorth niwmatig. (math o banel monobloc)
√ System oeri a gwresogi olew hydrolig.
√ Bwrdd solet dewisol.
√ Llafnau dur di-staen.
√ Y gallu i gynyddu faint o strôc y funud.
√ System ddiogelwch ysgafn ar gyfer amddiffyn bysedd.
√ Lliwiau amgen dewisol.
√ Gellir gosod system oerydd neu wresogydd mewn panel trydan yn ystod amodau amgylchynol.
√ Pedal troed dwbl.
√ Gellir gosod panel neu reolwr trydanol ar ochr dde'r peiriant.
√ Llinell torri laser.
√ System iro ganolog
√ Switsh micro magnetig ar gyfer amddiffyn blaen
√ Cwrt ffotodrydanol (llen ysgafn)

Manylion y peiriant

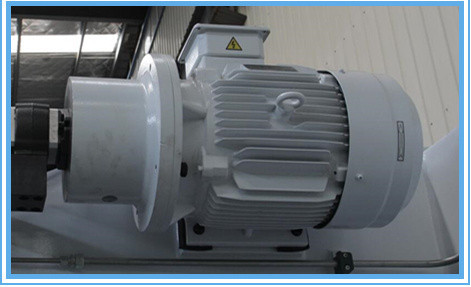

Modur SIEMENS

Modur brand enwog yr Almaen, yn gwella hyd oes y peiriant ac yn cadw'r peiriant i weithio mewn amgylchedd sŵn isel.

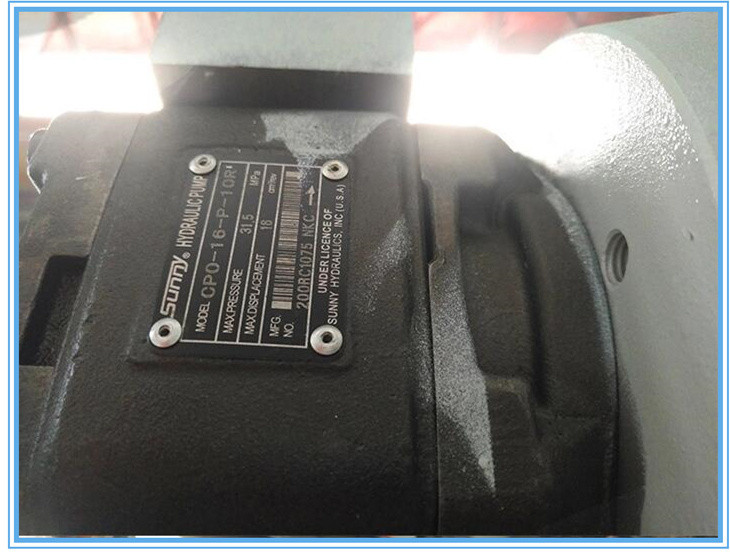

Pwmp SUNNY

Mae pwmp hydrolig yn perfformio'n dda ac yn darparu pŵer gwych ar gyfer y system hydrolig gyfan.

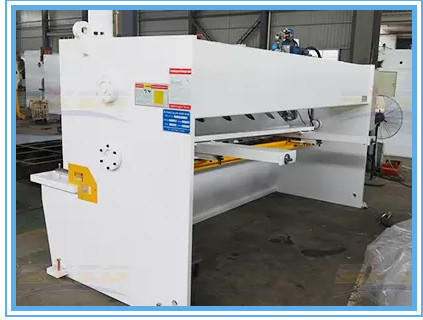

Weldio cyffredinol

Mae mainc waith blaen weldio annatod a chorff peiriant yn gwarantu nad oes unrhyw wythïen rhwng plât fertigol mainc flaen a phlatiau fertigol dwyochrog.

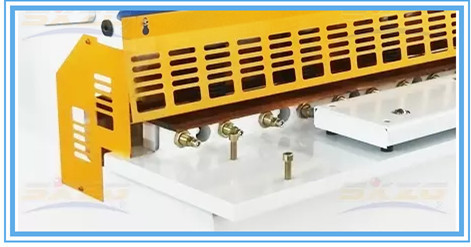

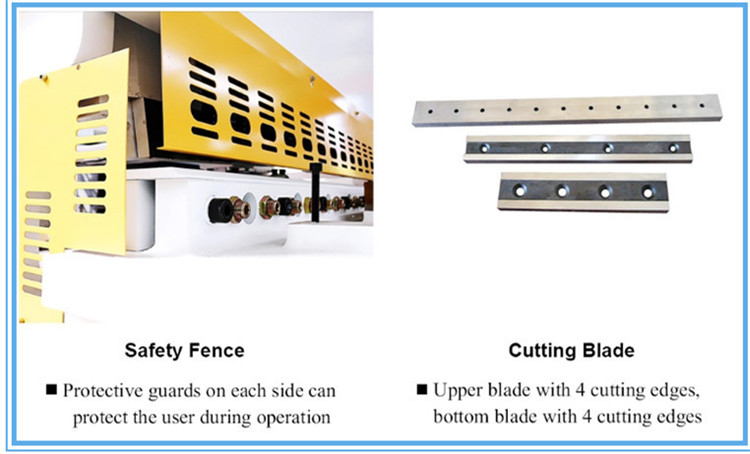

Ffens diogelwch

Mae gard amddiffynnol chwith a dde yn gwarantu diogelwch gweithrediad.

Pêl-rholio Torre, mae'n lleihau taflen ddeunydd, a gall leihau crafiadau ffrithiant.

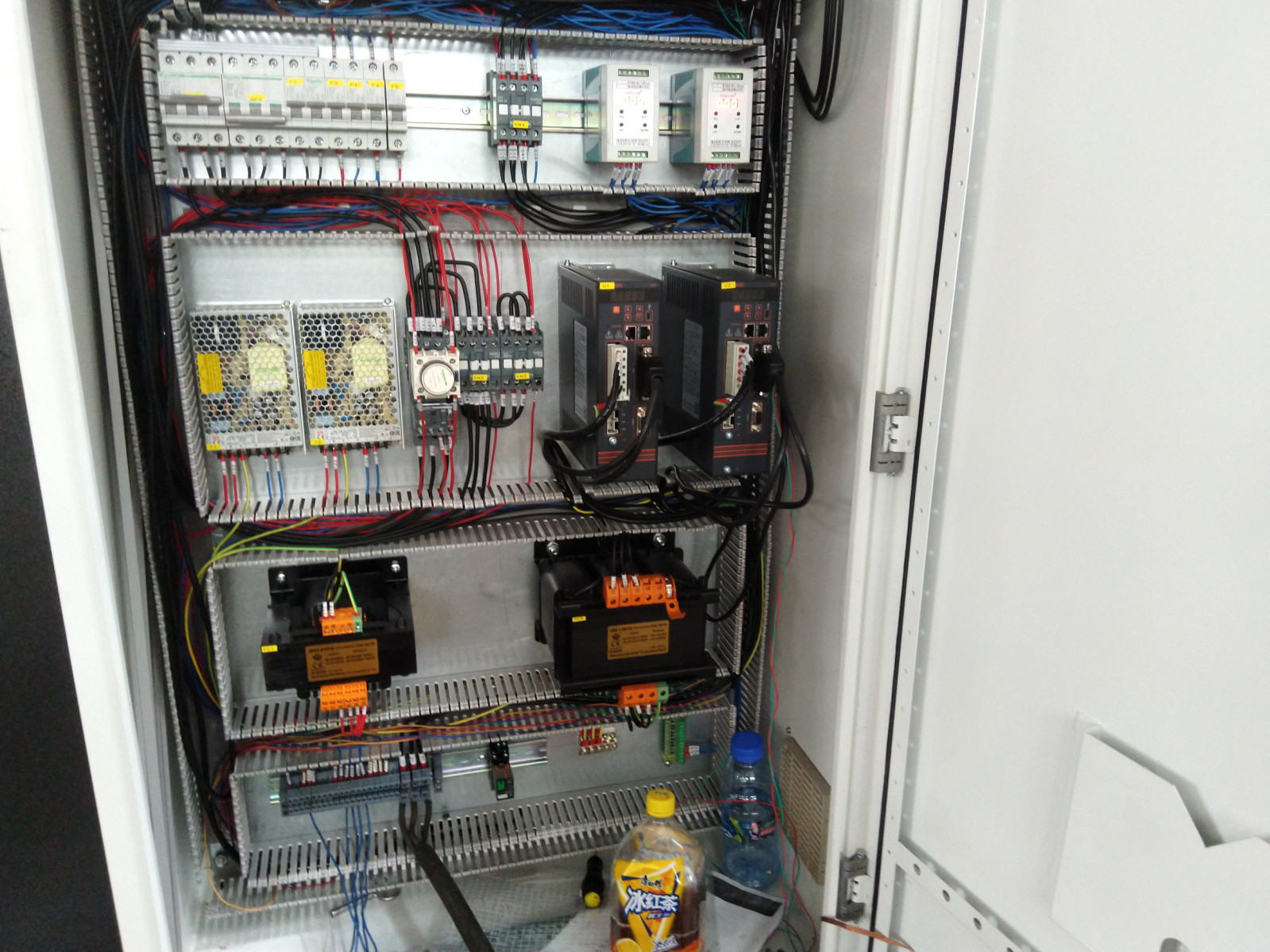

Cydrannau Trydan

Gall rhannau trydan o ansawdd uchel berfformio'n dda hyd yn oed nid yw'r trydan yn sefydlog a gall cwsmeriaid gael y rhai newydd yn hawdd unrhyw le yn y byd.
